Abrazadera

Pieza para sujetar en barras o postes otras piezas o dispositivos.

AC

Abreviatura inglesa de corriente alterna. Electricidad en la cual el flujo de la corriente de electrones revierte su dirección continuamente a intervalos regulares llamados ciclos. La frecuencia a la cual revierte se mide en ciclos por segundo, o Hertzio (Hz).

Acceso

Punto o conjunto de puntos de una red o de un dispositivo eléctrico donde se puede aportar, extraer u observar una magnitud característica, en general una energía o una señal.

Acción coordinada de balance
counter trading

Pograma de intercambio de energía entre dos sistemas eléctricos establecido en tiempo real, de forma coordinada entre los operadores de ambos sistemas, y que se superpone a los programas de intercambio firmes para, respetando éstos, resolver una situación de congestión identificada en tiempo real en la interconexión.

Acometida

Entrada. Parte de la instalación comprendida entre la red de distribución eléctrica de la empresa y la caja general de protección (CGP).

Acometida aérea

Los conductores aéreos de acometida que van desde el ultimo poste o soporte aéreo, incluidos los conectores de derivación, si los hay, hasta los conductores de entrada de acometida de la edificación u otra estructura.

Acometida en alta tensión

Es la parte de la instalación comprendida entre la red eléctrica existente y el primer elemento de la estación transformadora, seccionamiento, protección o medida, propiedad del peticionario.

Acometida en baja tensión

Parte de la instalación comprendida entre la red de distribución eléctrica de la empresa y la caja o cajas generales de protección para suministros en baja tensión.

Acometida general

Parte de la instalación comprendida entre la red de distribución pública y la caja general de protección de la vivienda.

Acometida secundaria

Son las tuberías y líneas conductoras que se colocan desde las redes de distribución de las empresas hasta el contador de la vivienda.

Acometida subterránea

Conductores subterráneos de la acometida desde la red de la calle, incluidos los tramos desde un poste o cualquier otra estructura o desde los transformadores, hasta el primer punto de conexión con los conductores de entrada de la acometida en el tablero con espacio adecuado, dentro o fuera del muro de una edificación. Si no existe tablero general, tablero de medidores u otro con espacio adecuado, se debe considerar que el punto de conexión es el de entrada de los conductores de acometida del edificio.

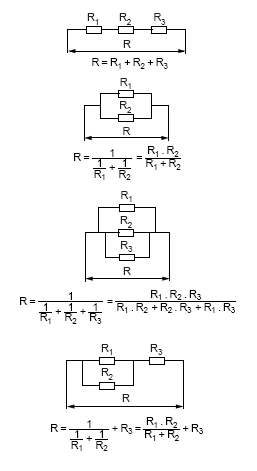

Acoplamiento

Conexión entre generadores, receptores o resistencias eléctricas.

Acoplamiento en serie

Se conecta el polo positivo de cada generador con el negativo del siguiente, con lo que se consigue sumar las fuerzas electromotrices. En el acoplamiento en paralelo (o batería) se conectan entre sí los polos del mismo signo, y se consigue sumar las intensidades eléctricas.

Activación

Proceso de tratamiento del cátodo o foco emisor de un tubo electrónico para crear o aumentar su emisión.

Acumulador

Dispositivo que convierte energía química en energía eléctrica mediante reacciones químicas reversibles, y que puede recargarse haciendo pasar por él una corriente en sentido contrario al de la descarga.

Acumulador de calor

Tipo de calefacción eléctrica que almacena en bloques cerámicos aislados el calor producido por unas resistencias eléctricas.

Adaptación

Conexión de dos circuitos mediante un dispositivo de acoplamiento, de manera que la transferencia energética entre ambos sea máxima.

Adhesión electrostática

Fuerza de atracción existente entre dos superficies que poseen carga electrostática de signo opuesto.

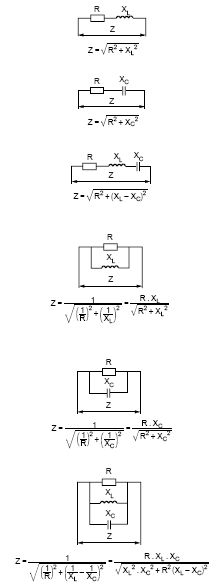

Admitancia

Coeficiente que relaciona la intensidad de una corriente alterna y variable que fluye por un circuito eléctrico con la diferencia de potencial que se le aplica. Es una magnitud inversa de la impedancia. Expresa la facilidad de paso de una corriente alterna en un circuito.

Aerogenerador

Máquina que utiliza la energía cinética del viento para mover las palas de un rotor y producir energía eléctrica.

Agente del Mercado - AM

Entidad que puede acudir como participante en el mercado eléctrico español, tanto para compra como venta de energía. Pueden actuar como agentes del mercado los productores, distribuidores y comercializadores de electricidad, así como los consumidores cualificados de energía eléctrica y las empresas o consumidores, residentes en otros países, que tengan la habilitación de agentes externos.

Aislamiento

Envolvente aplicada sobre el conductor, que evita que la corriente esté en contacto con el exterior.
Material no conductor que se utiliza en un conductor para separar los materiales conductores de un circuito.
Material no conductor que se utiliza en la fabricación de cables aislados.

Aislamiento de protección

Sirve para asegurar la protección contra los contactos indirectos en caso de defecto del aislamiento funcional.

Aislamiento de un cable

Conjunto de materiales aislantes que forman parte de un cable y cuya función específica es soportar la tensión.

Aislamiento funcional

Es el aislamiento necesario para asegurar o garantizar el funcionamiento normal de un aparato y la protección fundamental contra los contactos directos.

Aislamiento principal

Aislamiento de las partes activas, cuyo deterioro podría provocar riesgo de choque eléctrico.

Aislamiento reforzado

Aislamiento cuyas características mecánicas y eléctricas hace que pueda considerarse equivalente a un doble aislamiento.

Aislamiento suplementario

Aislamiento independiente, previsto además del aislamiento principal, a efectos de asegurar la protección contra choque eléctrico en caso de deterioro del aislamiento principal.

Aislamiento termoestable

Propiedad que presentan los cables que soportan 90ºC en régimen permanente y 250ºC en cortocircuito.

Aislamiento termoplástico

Propiedad que presentan los cables que soportan 70ºC en régimen permanente y 160ºC en cortocircuito.

Aislante

Substancia o cuerpo cuya conductividad es nula o, en la práctica, muy débil.
Material que no deja pasar, o lo hace con dificultad, la corriente eléctrica.
Un material aislante es aquel que, debido a que los electrones de sus átomos están fuertemente unidos a sus núcleos, prácticamente no permite sus desplazamientos y, por ende, el paso de la corriente eléctrica cuando se aplica una diferencia de tensión entre dos puntos del mismo.
Material no conductor que, por lo tanto, no deja pasar la electricidad.

Aislar

Separar por medio de aisladores un cuerpo electrizado de los que no lo están.

Alcance

Característica de una luminaria que indica la extensión que alcanza la luz en la dirección longitudinal del camino. Las luminarias se clasifican en: de alcance corto, medio o largo.

Alimentador

Dispositivo que suministra energía eléctrica a la instalación adaptando la procedente de la red eléctrica convencional.

Alta sensibilidad

Se consideran los interruptores diferenciales como de alta sensibilidad cuando el valor de esta es igual o inferior a 30 mA.

Alta tensión

Tensión nominal superior a 1 kv.
Es todo suministro con tensión igual o superior a 1.000 V.

Alterna

Dícese de la corriente eléctrica que cambia periódicamente de sentido.

Alternador

Generador de electricidad compuesto por una bobina giratoria en el seno de un campo magnético, y que produce una corriente alterna.
Generador eléctrico por movimiento mecánico.

Alternancia

Cambio de sentido que se produce en una corriente alterna (en general, a razón de 50 veces por segundo).

Altura de instalación

Distancia entre el plano de referencia y el plano de las luminarias.

Alumbrado

Aplicación de luz a una escena, objeto o a sus alrededores, para que éstos puedan ser visualizados.

Alumbrado de cornisa

Sistema de alumbrado que comprende fuentes de luz apantalladas por un panel paralelo a la pared y adherido al techo, que distribuye luz sobre dicha pared.

Alumbrado de emergencia

Sistema de alumbrado que se utiliza en caso de que exista un fallo en el sistema de iluminación normal.

Alumbrado de escape

Parte del alumbrado de emergencia utilizado para identificar rápidamente la ruta de escape en caso de existir una falla en el sistema de iluminación normal.

Alumbrado difuso

Tipo de alumbrado en el cual la luz que cae sobre el plano de trabajo o sobre un objeto, no incide en forma predominante desde una dirección determinada.

Alumbrado dirigido

Tipo de alumbrado en el cual la luz que cae sobre un plano de trabajo o sobre un objeto incide en forma predominante desde una dirección determinada.

Alumbrado general

Tipo de alumbrado uniforme de un espacio sin tener en cuenta las necesidades particulares de ciertos puntos determinados.

Alumbrado indirecto

Tipo de alumbrado por medio de luminarias con una distribución tal que no más del 10 por ciento del flujo luminoso emitido alcanza directamente al plano de trabajo, suponiendo que dicho plano es ilimitado.

Alumbrado localizado

Tipo de alumbrado para una tarea específica, adicional al alumbrado general y controlado independientemente.
Nota. Este término se aplica para el alumbrado que tiene por fin iluminar pequeñas áreas, como por ejemplo un escritorio.

Amagnético

Que no conserva el magnetismo.

Ambiente luminoso

Iluminación considerada en relación a los efectos psicológicos y fisiológicos.

Amovible

Calificativo que se aplica a todo material instalado de manera que se pueda quitar fácilmente.

Amper

Nombre de la unidad de corriente eléctrica.

Amperaje

Intensidad de una corriente eléctrica, expresada en amperios.

Ampere-hora

Unidad de medición que cuantifica una cantidad de corriente por una cantidad de tiempo.
Ver Amperio-hora.

Amperímetro

Instrumento para medir la intensidad de una corriente eléctrica cuando lo intercalamos en un hilo conductor.

Amperio

Unidad de medida de la intensidad de la corriente eléctrica, que debe su nombre al físico francés André Marie Ampere, y representa el número de cargas (coulombs) por segundo que pasan por un punto de un material conductor. (1 Amperio = 1 coulomb/segundo).

Amperio-hora

Es una medición de carga y consumo eléctrico.
Unidad de medición que cuantifica una cantidad de corriente por una cantidad de tiempo.

Amplificador de corriente lineal (Leb)

Circuito electrónico que equilibra la salida del módulo fotovoltaico directamente a un motor, más comúnmente utilizado en sistemas directos de bombeo de agua.

Ampolleta

En Chile, bombilla de alumbrado eléctrico.

Ángulo de fase

Desplazamiento angular entre la forma de la onda de la tensión y de la corriente, medida en grados o radianes.

Ánodo

Electrodo de entrada de corriente en un voltámetro o electrodo que recoge el fluido eléctrico en un tubo de descarga. Polo positivo de una pila eléctrica.

Anticátodo

Lámina metálica, situada en el interior de un tubo electrónico, que recibe los rayos catódicos y emite rayos X.

Año móvil

Período de tiempo transcurrido en los últimos doce meses.

Apagador

Pieza o dispositivo que interrumpe o deja pasar la corriente eléctrica que alimenta a una lámpara, una máquina, etc y sirve para encenderla o apagarla.
Ver Interruptor.

Apagón

Extinción pasajera de luz eléctrica.

Aparamenta

Equipo, aparato o material previsto para ser conectado a un circuito eléctrico con el fin de asegurar una o varias de las siguientes funciones: protección, control, seccionamiento, conexión.

Aparamenta de conexión

Término general aplicable a los aparatos de conexión y a su combinación con aparatos de mando, de medida, de protección y de regulación asociados a ellos, así como a conjuntos de tales aparatos con las conexiones, accesorios, envolventes y soportes correspondientes, destinados en principio a ser utilizados en el campo de la producción, transporte, distribución y de la transformación de la energía eléctrica.

Aparamenta de mando

Término general aplicable a los aparatos de conexión y a su combinación con aparatos de mando, de medida, de protección y de regulación asociados a ellos, así como a los conjuntos de tales aparatos con las conexiones, los accesorios, las envolventes y los soportes correspondientes, destinados en principio al mando de los aparatos que emplean energía eléctrica.

Aparato amovible

Puede ser:
- Aparato portátil a mano, cuya utilización, es uso normal, exige la acción constante de la misma.
- Aparato movible, cuya utilización, en uso normal, puede necesitar su desplazamiento.
- Aparato semi-fijo, solo puede ser desplazado cuando está sin tensión.

Aparato de caldeo eléctrico

Aparato que produce calor de forma deliberada por medio de fenómenos eléctricos. Destinado a elevar la temperatura de un determinado medio o fluido.

Aparato de conexión

Aparato destinado a establecer o a interrumpir la corriente en uno o varios circuitos eléctricos.

Aparato de conexión por semiconductores

Aparato de conexión destinado a establecer y/o interrumpir la corriente en un circuito eléctrico por medio del control de la conductividad de un semiconductor.

Aparato fijo

Es el que está instalado en forma inamovible.

Aparato mecánico de conexión

Aparato de conexión destinado a cerrar o abrir uno o varios circuitos eléctricos por medio de contactos separables.

Arco eléctrico

Es una especie de descarga eléctrica de alta intensidad, la cual se forma entre dos electrodos en presencia de un gas a baja presión o al aire libre.

Armadura

Pieza de hierro dulce o bobina metálica que sirve para determinar la dirección de una corriente eléctrica en un motor o de un flujo magnético en un imán.

Armónico

Componente sinusoidal de la tensión (o de la corriente) cuya frecuencia es múltiplo de la frecuencia de la onda fundamental. Los armónicos son esencialmente el resultado de los equipos electrónicos actuales. La electrónica de hoy en día se ha diseñado para absorber corriente en forma de "pulsos" en vez de hacerlo suavemente en forma sinusoidal, como lo hacían los antiguos equipos que no eran electrónicos. Estos pulsos producen formas de onda de corriente distorsionada, lo cual a su vez produce una distorsión de la tensión. Los armónicos de la tensión y de la corriente pueden provocar problemas como el calentamiento excesivo en el cableado, las conexiones, los motores y los transformadores y pueden producir un disparo aleatorio de los interruptores automáticos.

Asignación

Compromiso de producción o consumo de energía resultado de un mercado.

Aterrizar

En México, hacer la toma de tierra.

Aureola

Luminosidad circular que se observa alrededor del extremo de un conductor terminado en punta y a cierta distancia de otro, con una diferencia de potencial entre ambos del orden del millar de voltios.
Ver Auréola eléctrica.

Auréola eléctrica

Luminosidad circular que se observa alrededor del extremo de un conductor terminado en punta y a cierta distancia de otro, con una diferencia de potencial entre ambos del orden del millar de voltios.
Ver Aureola.

Autodescarga

Es la tendencia de todas las celdas electroquímicas de las baterías a perder energía. La auto descarga representa la pérdida de energía en la reacción química interna de la celda.

Autoinducción

Inducción electromagnética imputable, en un circuito eléctrico, a la corriente que circula por él.

Autoinductancia

Coeficiente de autoinducción.
Ver Inductancia.

Autoproductor

Persona física o jurídica que genera electricidad fundamentalmente para su propio uso .

Autoseccionador

Aparato que abre un circuito automáticamente en condiciones predeterminadas, cuando dicho circuito está sin tensión.

AWG

Acrónimo de American Wire Gauge. Conjunto de estándares específicos que determiman el calibre de un cable.

Baja tensión

Balastra

Circuito para estabilizar una corriente eléctrica, por ejemplo, en una lámpara de luz fluorescente.

Banda de regulación

Es la banda de potencia que el sistema dispone para la regulación, con el objeto de mantener el equilibrio generación-demanda corrigiendo las desviaciones involuntarias, que se producen en la operación en tiempo real, con el sistema europeo o de las desviaciones de la frecuencia del sistema respecto de los valores programados.

Banda de regulación secundaria y regulación secundaria

La regulación secundaria es un servicio complementario de carácter potestativo que tiene por objeto el mantenimiento del equilibrio generación-demanda, corrigiendo los desvíos respecto a los programas de intercambio previstos en la interconexión España- Francia, y las desviaciones de la frecuencia. Su horizonte temporal de actuación alcanza desde los 20 segundos hasta los 15 minutos. Este servicio es retribuido mediante mecanismos de mercado por dos conceptos: disponibilidad (banda de regulación) y utilización (energía).

Bandeja

Material de instalación constituido por un perfil, de paredes perforadas o sin perforar, destinado a soportar cables y abierto en su parte superior.

Bandeja portacables

Unidad o conjunto de unidades, con sus accesorios, que forman una estructura rígida utilizada para soportar cables y canalizaciones.

Barra principal de tierra

Barra o borne prevista para la conexión a los dispositivos de puesta a tierra de los conductores de protección, incluyendo los conductores de equipotencialidad y eventualmente los conductores de puesta a tierra funcional.

Barraje de puesta a tierra

Conductor de tierra colectiva, usualmente una barra de cobre o un cable de diámetro equivalente.

Barras de central

Las energías medidas en estos puntos tienen deducidos los consumos propios de las centrales.

Base móvil

Base prevista para conectarse a, o a integrase con, cables flexibles y que puede desplazarse fácilmente cuando está conectada al circuito de alimentación.

Bases de enchufe

Accesorios eléctrico que se coloca en la pared, provisto de agujeros en los que se introducen las clavijas del enchufe.

Batería de ciclo profundo

Batería diseñada para soportar ciclos de descargas profundas sin sufrir daños.

Base schuko

Base de enchufe tipo europeo, con toma de tierra lateral.

Batería de níquel-cadmio

Batería o pila compuesta de sulfuro de níquel y cadmio; en satélites se utiliza como fuente de poder alterna a las celdas solares, principalmente durante los eclipses.

Batería electroquímica

Grupo de pilas o celdas conectadas entre sí, en las cuales se realiza una reacción química entre dos electrodos separados, por intermedio de un electrolito, dando lugar a que se establezca una diferencia de potencial entre ambos electrodos.

Batería monobloque

Sistema de acumulación basado en una batería compacta capaz de suministrar 12 voltios.

Baterías modulares

Sistemas de acumulación basados en la conexión en serie y en paralelo de diferentes módulos, que generalmente son de 2 voltios.

Biomagnetismo

Influencia de los campos magnéticos, terrestres o artificiales, sobre la orientación de los seres vivos y sobre otros aspectos de su vida.

Bipolar

Categoría de diseño de circuitos integrados. En este tipo de circuitos, los componentes son transistores bipolares y otros dispositivos que se fabrican siguiendo las propiedades de unión p-n de los semiconductores. Los circuitos bipolares tienen mayores velocidades de operación que los circuitos de MOS, pero son más complejos de fabricar y consumen mayor cantidad de energía.

Bloque

En distribución, energía ofertada por una Unidad Oferente para una hora concreta dentro de una sesión de mercado. Para determinados tipos de oferta (secundaria y terciaria), se permiten varios bloques por hora.

Bobina

Es un arrollamiento de un cable conductor alrededor de un cilindro sólido o hueco, con lo cual y debido a la especial geometría obtiene importantes características magnéticas.

Bobinas deflectoras

Par de bobinas que originan una desviación análoga, por la acción de un campo magnético.

Bombardeo solar

Medio por el cual se genera energía al pasar los rayos solares por un panel fotovoltaico de silicio (panel solar). Grado en que los rayos solares degradan la funcionalidad de los satélites.

Bombilla

Globo de cristal, dentro del cual está hecho el vacío y tiene colocado un hilo de tugsteno, platino, carbón, ... que al paso de la corriente eléctrica se pone incandescente, con lo que se consigue emitir luz.

Borne

Elemento de metal, en el que terminan ciertos aparatos o material eléctricos, a los que se unen los hilos conductores de electricidad.
Ver Barra principal de tierra.

Borne de tierra

Borne que está conectado a la puesta de tierra.

Bornes de conexión

Elementos que mediante tornillos de presión permiten la unión de los conductores.
Ver Clemas.

Botón

Extremidad exterior del elemento de mando de un botón-pulsador, al cual se aplica el esfuerzo de mando.

Brida

Elemento que por un lado fija en el solado y por otro une los diferentes tramos incluyendo la tapa final de los canales pertenecientes a una instalación bajo el pavimento. En las bandejas de rejilla fija la bandeja al soporte. En general una brida es un sistema de anclaje o unión.

BTU

Acrónimo de board of trade unit. Unidad comercial de energía eléctrica igual a un kilovatio-hora.

Buscapolos

Destornillador para comprobar la existencia de corriente al encenderse una lámpara de neón que tiene en su interior.

CA

Acrónimo de Corriente alterna.

Cable

Elemento rígido o flexible mediante el que se distribuye la electricidad en todas sus fases.
Conjunto constituido por:
- Uno o varios conductores aislados
- Su eventual revestimiento individual
- La eventual protección del conjunto
- El o los eventuales revestimientos de protección que se dispongan
Puede tener, además, uno o varios conductores no aislados.
Ver Conductor.

Cable a tierra

Es el cable conductor de protección a tierra de toda instalación eléctrica.
Se distingue porque es de color amarillo-verde.

Cable apantallado

Cable que dispone de una capa metálica (típicamente cinta o trenza de hilos) que envuelve a uno o varios conductores con el objeto de evitar interferencias hacia o desde el exterior.

Cable armado

Cable que dispone de una capa metálica normalmente flejes o hilos cuya misión es proteger los conductores de agresiones mecánicas externas (roedores, impactos accidentales…) o evitar que cualquier anomalía interna provoque la emanación al exterior de niveles de energía peligrosos en ambientes de atmósfera explosiva.

Cable AS

Cable que además de ser libre de halógenos, es no propagador de la llama, no propagador del incendio, con baja emisión de humos opacos y baja emisión de gases tóxicos y corrosivos.

Cable AS+

Cable AS que además supera el ensayo de resistencia al fuego UNE EN 50200.

Cable blindado con aislamiento mineral

Cable aislado por una materia mineral y que tiene una cubierta de protección constituida por cobre, aluminio o aleación de éstos. Estas cubiertas, a su vez, pueden estar protegidas por un revestimiento adecuado.

Cable coaxial

Está formado por un alambre aislado rodeado de una malla trenzada y con una cubierta exterior. Existe una gran variedad de tipos de cables coaxiales para diferentes propósitos que varían en diámetro e impedancia.

Cable con cubierta estanca

Son aquellos cables que disponen de una cubierta interna o externa que proporcionan una protección eficaz contra la penetración de agua.

Cable con neutro concentrico

Cable con un conductor concéntrico destinado a utilizarse como conductor de neutro.

Cable con tierra concentrica

Cable con un conductor concéntrico destinado a utilizarse como conductor de protección.

Cable flexible

Cable diseñado para garantizar una conexión deformable en servicio y en el que la estructura y la elección de los materiales son tales que cumplen las exigencias correspondientes.

Cable flexible fijado permanentemente

Cable flexible de alimentación a un aparato, unido a éste de manera que solo se pueda desconectar de él con ayuda de un útil.

Cable libre de halógenos

Cable que no contiene halógenos en su composición. Típicamente exento de cloro, elemento presente en los cables con PVC. Estos cables al quemarse general ácido clorhídrico (hcl) gas tóxico y especialmente corrosivo.

Cable multiconductor

Cable que incluye más de un conductor, algunos de los cuales puede no estar aislado.

Cable trenzado

Disposición de conductores arrollados mutuamente en forma de hélice.

Cable unipolar

Cable que tiene un solo conductor aislado.

Cableado

Circuitos interconectados de forma permanente para llevar a cabo una función específica. Suele hacer referencia al conjunto de cables utilizados para formar una red de área local.

Cables rígidos

Cables que se utilizan para transportar energía y que tienen la particularidad de estar instalados entre las canalizaciones fijas hasta los enchufes.

Caída / Descenso de voltaje de un acumulador

Es la diferencia neta en la potencia electrica (voltaje) cuando se mide a través de una resistencia (Ohms) o impedimento. Su relacion con la corriente es descrita en la ley de Ohm.

Caída de tensión

Pérdida de tensión en un circuito cuando circula la corriente.

Caída de voltaje
voltage drop

Una pérdida de voltaje causada por la resistencia en los dispositivos eléctricos y el cableado. El calibre apropiado de los cables minimizará la pérdida de voltaje, particularmente en largas distancias. Una caída de voltaje está determinada por 4 factores: el calibre de los cables, la corriente (amperaje), el voltaje y la longitud de los cables.

Caja de conexiones

En electricidad, caja empotrable o de superficie destinada a alojar empalmes de cables.
También caja de empalmes.

Caja de derivación

Caja que contiene piezas de empalme y derivación. A ella entra una línea y salen una o varias derivaciones que alimentan diferentes instalaciones de la vivienda.

Caja de elementos

En electricidad, caja empotrable destinada a alojar los interruptores, bases, etc. Si no va empotrada y va atornillada se denomina zócalo.

Caja general de protección - CGP

Cajetín en la que se alojan los elementos de protección de la línea repartidora. Es la parte de la instalación en la que se encuentran los elementos de protección de la vivienda. Deben ir siempre precintadas por la compañía suministradora de energía eléctrica.

Calibración

Ajuste de un dispositivo de forma que su salida se encuentre dentro de un rango específico para determinados valores de entrada.

Calibrador

Herramienta que sirve para determinar el calibre (grueso) del los hilos o alambres.

Calibre

Norma o escala de medida para los conductores eléctricos.

Calle

Tratándose de redes de distribución de energía eléctrica, espacio bajo una línea eléctrica dentro del cual no puede existir ningún obstáculo o elemento a una distancia de los conductores inferior a la de seguridad, la cual es función de la tensión de la línea.

Caloría

Unidad que equivale a 4.18 joule.

Campo coercitivo

Valor mínimo del campo magnético en que debe ponerse una barra de acero previamente imantada para anular su imantación.

Campo eléctrico

Efecto que se produce en el espacio que rodea a un conductor sometido a una tensión eléctrica. Existe un campo eléctrico natural, creado por las cargas eléctricas que hay en la ionosfera, al que estamos permanentemente sometidos.

Canal

Recinto situado bajo el nivel del suelo o piso y cuyas dimensiones no permiten circular por él y que, en caso de ser cerrado, debe permitir el acceso a los cables en toda su longitud.

Canal protectora

Material de instalación constituido por un perfil, de paredes llenas o perforadas, destinado a contener conductores y otros componentes eléctricos y cerrado por una tapa desmontable.

Canalización

Conjunto constituido por uno o varios conductores eléctricos por los elementos que los fijan y por su protección mecánica.
Canal cerrado de materiales metálicos o no metálicos, expresamente diseñado para contener alambres, cables o barras, con las funciones adicionales que permita el Código. Hay canalizaciones, entre otras, de conductos de metal rígido, de conductos rígidos no metálicos, de conductos metálicos intermedio, etc.

Canalización amovible

Canalización que puede ser quitada fácilmente.

Canalización eléctrica

Conjunto constituido por uno o varios conductores eléctricos y los elementos que aseguran su fijación y, en su caso, su protección mecánica.

Canalización fija

Canalización instalada en forma inamovible, que no puede ser desplazada.

Canalización moldura

Variedad de canal de paredes llenas, de pequeñas dimensiones, conteniendo uno o varios alojamientos para conductores.

Canalización movible

Canalización que puede ser desplazada durante su utilización.

Cantidad de electricidad

Producto de la intensidad de una corriente eléctrica por el tiempo de circulación.

Capacidad

- Relación entre la carga que se le aplica a un conductor y el correspondiente cambio de tensión.
- Relación entre la carga en cualquiera de los conductores de un condensador y la diferencia de tensión entre ambos.
- Propiedad de adquirir carga eléctrica.

Capacidad (amperes)

Medida del flujo de la corriente eléctrica.

Capacidad (batería)

Los valores de capacidad de batería indican el número de amperios que esa batería puede dar en un período de tiempo (en minutos o en horas) antes que la energía almacenada se extinga. Amp-horas y minutos de reserva son los rangos más usados.

Capacidad de corriente

Corriente máxima en amperios que puede transportar continuamente un conductor en condiciones de uso sin superar su temperatura nominal de servicio.

Capacidad de impulso

Se refiere a la máxima potencia CA que un inversor puede entregar a una carga (o cargas) por un periodo corto de tiempo.

Capacidad de intercambio comercial

Es la capacidad técnica máxima de importación y de exportación del sistema eléctrico español con el correspondiente sistema de un país vecino, compatible con el cumplimiento de los criterios de seguridad establecidos para cada sistema.

Capacidad de un acumulador

Cantidad de electricidad que el acumulador puede suministrar durante el proceso de descarga.

Capacidad de un acumulador

La habilidad de un acumulador completamente cargado para entregar una cantidad especifica de electricidad (Ah.) en una proporcion dada (Am), sobre un periodo definido de tiempo. La capacidad de un acumulador depende de un cierto numero de factores como: peso del material activo, a mayor area de placas y numero de es tas mayor capacidad, peso del material activo, adhesion a la rejilla, referencia, diseño. y dimensiones de las laminas; espaciado entre las laminas, diseño de los separadores, gravedad especifica y cantidad disponible de electrolito; mezcla o aleacion de la rejilla, voltaje limite final, proporcion de la descarga, temperatura, resistencia interna y externa, historia de la vida, y edad del acumulador.

Capacidad de un condensador

En un condensador plano de dos armaduras, cociente entre la carga eléctrica de una armadura y la diferencia de potencial que hay entre las dos.

Capacidad eléctrica

Magnitud física que se define como el cociente entre la carga eléctrica y el potencial eléctrico de un conductor aislado. Se mide en faradios (F).

Capacidad instalada de transformación

Es la potencia eléctrica de los transformadores a la capacidad nominal de placa.

Capacidad térmica de la línea

Máxima potencia que puede transportar una línea eléctrica sin incumplir las distancias de seguridad. Este valor depende de las características de la línea y de las características ambientales (temperatura, viento e insolación).

Capacidad total de generación (kW)

Es la capacidad nominal bajo carga continua de las unidades generadoras.

Capacitancia

Impedancia debida a una capacidad electrostática.
Se denomina también reactancia capacitiva y su valor es función inversa de la frecuencia.

Carga
load

Todo dispositivo eléctrico o electrónico conectado a una fuente de energía eléctrica.
Cantidad de energía eléctrica que un consumidor, un circuito o un sistema requieren en un momento o durante un período específico.

Carga base
baseload

Generación mínima de energía eléctrica que una empresa debe suministrar a sus clientes durante un período determinado y a una tarifa constante.

Carga de espacio

Carga eléctrica debida a la presencia, en la porción de espacio considerada, de electrones o de iones.
Ver Carga espacial.

Carga eléctrica

Cantidad de electricidad que posee un cuerpo.

Carga espacial

Carga eléctrica debida a la presencia, en la porción de espacio considerada, de electrones o de iones.
Ver Carga de espacio.

Carga estática

Carga eléctrica acumulada en un objeto.

Carga total de un edificio

Total resultante de sumar las cargas eléctricas correspondientes a las viviendas, a los servicios generales del edificio y de los locales comerciales.

Cargas lineales

La mayor parte de las cargas eléctricas se tipifican como cargas convencionales; estas se comportan linealmente, lo cual significa que al aplicar una tensión, la forma de onda de la corriente conserva esa misma forma, aunque en general estará desplazada en el tiempo un ángulo (j).

Casación del mercado

En distribución, es el programa de generación y demanda diario, con desglose horario, realizado por el Operador del Mercado en base a la casación de ofertas de generación y demanda recibidas de los sujetos del mercado. Este programa incluye, igualmente, de forma individualizada, la energía programada exceptuada de la obligación de presentar ofertas al mercado diario.

Casquillo roscante

Parte metálica de un fusible que, al enroscarla al portalámparas, cierra el circuito.

Catódico

Relativo al cátodo.

Cátodo

Electrodo de salida de la corriente en una cuba electrolítica (polo negativo), o electrodo que es la fuente primaria de electrones en un tubo electrónico.
Electrodo negativo que emite electrones o iones negativos y hacia el cual se mueven los iones positivos, o se acumulan en un elemento voltaico u otro dispositivo del mismo tipo.

Caudal de equipamiento

Caudal óptimo de funcionamiento de una central hidroeléctrica, para el que están dimensionados todos los equipos e instalaciones.

Caudal mínimo técnico

Caudal por debajo del cual la turbina de una central hidroeléctrica no puede funcionar por problemas técnicos.

Cautín

Aparato para soldar con estaño.

Cebado

Establecimiento de un arco como consecuencia de una perforación de aislamiento.

Celda

Dispositivo mínimo de un módulo fotovoltaico que produce una diferencia de potencial cuando es expuesto a la luz. Este voltaje es de aproximadamente ½ volt cuando el sol está a pico.

Celda de un acumulador

Es la unidad básica, productora de corriente electroquimica en un acumulador, consistente en un juego de placas o laminas positivas y laminas negativas, electrolito, separadores, caja, y cubierta.

Célula bifacial

Tipo especial de célula solar, en la que se produce el efecto fotoeléctrico en sus dos caras.

Célula fotoeléctrica

Dispositivo que transforma la luz en corriente eléctrica.

Central

Instalación donde se transforma la energía potencial en energía eléctrica.

Central carboeléctrica

Aquella que genera energía eléctrica por medio de turbinas accionadas a partir de la combustión del carbón.

Central conectada a red

Central hidroeléctrica que se encuentra conectada a la red general de distribución de energía y aporta toda o parte de la energía producida a dicha red.

Central de generación eólica

Es aquella central donde se utiliza la fuerza del viento para mover el eje de los generadores eléctricos. Por lo general puede producir desde 5 hasta 300 kwatts.

Central de generación térmica

Es aquella central donde se utiliza una turbina accionada por vapor de agua inyectado a presión para producir el movimiento del eje de los generadores eléctricos.

Central de pie de presa

Central hidroeléctrica que aprovecha el salto creado por una presa existente construida para otros usos distintos del hidroeléctrico.

Central eléctrica

Conjunto de instalaciones utilizadas directa e indirectamente para la producción de energía eléctrica.

Central electrosolar

Instalación donde se produce electricidad a partir de la radiación solar.

Central en explotación

Central hidroeléctrica que tiene sus instalaciones en estado de funcionamiento, y que produce energía normalmente dependiendo de las aportaciones turbinables.

Central energética

Instalación en la que se obtiene energía eléctrica mediante la transformación de otras fuentes de energía y se distribuye a zonas de consumo. Pueden ser térmicas, hidráulicas o nucleares. Existen en la actualidad otros tipos de generación de energía eléctrica, las llamadas energías alternativas. Las principales son la Solar, Eólica, Biogás, Geotérmica y Mareomotriz.

Central eólica

Instalación en la que se produce electricidad a partir del viento.

Central fluyente

Central hidroeléctrica que carece de embalse regulador.

Central fotoeléctrica

Conjunto de instalaciones destinadas al suministro de energía eléctrica a la red mediante el empleo de sistemas fotovoltaicos a gran escala.

Central geotérmica

Aquella que utiliza vapor natural producido en la tierra para alimentar las turbinas que mueven a los generadores eléctricos.
Ver Central geotermoeléctrica.

Central geotermoeléctrica

Aquella que utiliza vapor natural producido en la tierra para alimentar las turbinas que mueven a los generadores eléctricos.
Ver Central geotérmica.

Central hidroeléctrica

Aquella que aprovecha la fuerza de las caídas de agua para producir electricidad. Es aquella central donde se aprovecha la energía producida por la caída del agua para golpear y mover el eje de los generadores eléctricos.

Central térmica

Instalación donde se obtiene energía eléctrica a partir del carbón (hulla, antracita o lignito).
A veces también cubre las centrales que usan derivados del petróleo.

Centro de Control eléctrico

En España, Es el centro responsable de la coordinación de la operación y supervisión de la seguridad del conjunto del sistema eléctrico español y tiene, entre sus funciones, la programación de la cobertura de la demanda eléctrica y de los intercambios internacionales, así como la operación zonal y telemando; también es el regulador maestro de la Regulación Compartida Peninsular (RCP).

Centro de transformación

Conjunto de sistemas de transformación eléctrica. Espacio en el que se sitúan los transformadores necesarios para la transformación de la energía eléctrica de media a baja tensión.

Cerca eléctrica

Cerca formada por uno o varios conductores, sujetos a pequeños aisladores, montados sobre postes ligeros a una altura apropiada a los animales que se pretende alejar y electrizados de tal forma que las personas o los animales que los toquen no reciban descargas peligrosas.

Chasis

Soporte físico diseñado para albergar múltiples regletas.

Choque eléctrico

Efecto fisiopatológico resultante del paso de corriente eléctrica a través del cuerpo humano o de un animal.

Ciclaje

Medida de la frecuencia de una corriente alterna.

Ciclo

Ciclo de carga y descarga de una batería.

Ciclo combinado

Tecnología de generación de energía eléctrica en la que coexisten dos ciclos termodinámicos en un sistema: uno, cuyo fluido de trabajo es el vapor de agua, y otro, cuyo fluido de trabajo es un gas. En una central eléctrica el ciclo de gas genera energía eléctrica mediante una turbina de gas y el ciclo de vapor de agua lo hace mediante una o varias turbinas de vapor. El calor generado en la combustión de la turbina de gas se lleva a una caldera convencional o a un elemento recuperador del calor y se emplea para mover una o varias turbinas de vapor, incrementando el rendimiento del proceso. A ambas turbinas, de gas y vapor, van acoplados generadores eléctricos.

Ciclos de un acumulador

En un acumulador una descarga mas una recarga son equivalentes a un ciclo.

Circuito

Un circuito es un conjunto de materiales eléctricos (conductores, aparamenta, etc.) de diferentes fases o polaridades, alimentadas por la misma fuente de energía y protegidos contra las sobreintensidades por el o los mismos dispositivos de protección. No quedan incluidos en esta definición los circuitos que formen parte de los aparatos de utilización o receptores.
Conjunto de conductores, aparamenta, material eléctrico, ... alimentados por la misma fuente de energía y protegidos contra sobreintensidades por los dispositivos de protección.
Trayecto o ruta de una corriente eléctrica, formado por conductores, que transporta energía eléctrica entre fuentes.
Es la trayectoria que sigue una corriente eléctrica para desplazarse del polo negativo al polo positivo del generador del voltaje o fuerza electromotriz (fem.). Circuito eléctrico es aquel que, con elementos colocados por el ser humano, tales como conductores, componentes electrónicos, configurados de tal forma para llevar a cabo una función. Puede decirse que el circuito eléctrico más corto es un conductor que une los 2 polos de una fuente eléctrica, es obvio que esto no tiene sentido práctico, más bien se define como corto circuito.

Circuito abierto

Aquel en el cual se ha interrumpido el paso de corriente mediante un conmutador o un interruptor.

Circuito de alumbrado

Circuito que suministra energía solamente a los aparatos y elementos de alumbrado.

Circuito eléctrico

Conjunto de elementos del circuito conectados en una disposición tal que conforman un sistema para mover cargas eléctricas a lo largo de trayectorias cerradas.

Circuito en anillo

Red de cable con forma de anillo, con una mitad de los circuitos en cada dirección de forma que aunque ocurra un corte en cualquier lugar de la red, permite a todas las estaciones tener acceso limitado a la oficina central.

Circuito impreso

Circuito eléctrico formado por un soporte de base inerte sobre el que se han depositado trazas de un elemento conductor a las que se conectan los distintos componentes que completan el circuito.

Circuito integrado

Circuito impreso y miniaturizado que incluye los distintos componentes, tales como resistencias, condensadores, semiconductores, etc.

Circuito magnético

Porción de espacio generalmente ocupada por un material magnético, que permite alojar un flujo magnético de inducción.

Circuito oscilante

Circuito que consta de inductancias y capacitancias en serie o en paralelo, de modo que puede producir oscilaciones eléctricas.

Circuito paralelo

Es un circuito en el cual hay dos o mas cursos o treyectorias para el flujo de la corriente o energía. En una disposición de acumuladores del mismo voltaje y capacidad, tendrá cada uno de los terminales positivos conectados al mismo conductor y todos los terminales negativos, conectados a un mismo conductor.

Circuito ramal especial de conexión de artefactos eléctricos

Circuito ramal que alimenta a una o más salidas a las que se pueden conectar los artefactos. Estos circuitos no deben contener elementos de iluminación conectados permanente que no formen parte de un artefacto.

Circuito serie

Es un circuito en el cual hay solamente una trayectoria o curso para el flujo de electrones. Los acumuladores dispuestos en serie estan conectadas del terminal positivo del primer acumulador al terminal negativo de la segunda; del terminal positivo de la segunda al terminal negativo de la tercera etc.

Clase de un conductor (cables)

Indicador de la mayor o menor flexibilidad de un conductor en función del diámetro y/o número de los alambres que lo forman. Los conductores de clase 1, son rígidos de hilo único, de clase 2 son rígidos de varios hilos, clase 5 flexibles, y 6 extraflexibles. Las clases 3 y 4 ya están en desuso.

Clases de protección

Medidas de protección. Para la seguridad contra descargas eléctrica en luminarias se exigen medidas de seguridad que evitan que las piezas metálicas puedan producir tensiones en caso de fallar. La clasificación de las clases de protección da información sobre las diferentes medidas de prevención.

Clases de protección	Símbolo	Medida de protección
I		Todos los materiales metálicos expuestos, están conectados eléctricamente entre ellos y unidos por una conexión a red protegida.
II		La luminaria no tiene materiales metálicos expuestos gracias al aislamiento de los mismos. Una conexión a red protegida no esta disponible.
III		La luminaria funciona con una baja tensión de 42V procedente de un transformador de seguridad.

Clavija

Dispositivo introducido o retirado manualmente de un tomacorriente, el cual posee patas (contactos macho) que entran en contacto con los contactos hembra del tomacorriente.
Ver Enchufe.

Clemas

Elementos que mediante tornillos de presión permiten la unión de los conductores.
Ver Bornes de conexión.

Código IK

Código IP

Coeficiente de falta a tierra

Es el coeficiente UPF/UP, siendo UPF la tensión eficaz entre una fase sana del punto P y tierra durante una falta a tierra, y UP la tensión eficaz entre cualquier fase del punto P y tierra en ausencia de falta.
La falta a tierra referida puede afectar a una o más fases en un punto cualquiera de la red.

Coeficiente de luminancia

Relación, para una dirección determinada de observación y dirección de incidencia de luz, entre la luminancia de un cuerpo considerado iluminado y la iluminancia sobre el mismo.

Coeficiente de luminancia media

Medida de la claridad de la superficie de un camino, definido como el promedio del coeficiente de luminancia q sobre un determinado ángulo sólido de incidencia de la luz.

Coeneración

Producción conjunta en una misma planta de energía eléctrica y térmica aprovechable.

Cogenerador
cogenerator

Central generadora de energía eléctrica y otra forma de energía térmica de utilidad (como, por ejemplo, calor o vapor) utilizada con fines de calefacción o refrigeración comercial o industrial.

Columna

Soporte físico diseñado para el tendido vertical del cableado y de los mecanismos asociados (enchufes, interruptores, etc.) En zonas diáfanas. Admite la acometida tanto por suelo como por el techo.

Comercialización

Consiste en la venta, facturación y cobro por el servicio eléctrico prestado a los consumidores finales.

Comprobador dieléctrico

Comprobador utilizado para verificar un sistema de aislamiento. Se aplica una tensión de una magnitud específica durante un período de tiempo determinado.

Condensación

Incremento de la carga eléctrica que se obtiene por medio de un condensador.

Condensador

Dispositivo que consta principalmente de dos conductores separados por un material dieléctrico como aire, papel, mica, cerámica, vidrio, que almacena energía eléctrica, bloquea el flujo de la corriente continua y permite el desplazamiento de la corriente, alterna cuya magnitud depende de su capacidad y de la frecuencia de la corriente.

Condiciones de referencia

Condiciones de uso de un transductor obligatorias para la comprobación del rendimiento o para asegurar la comparación válida de los resultados de medición.

Conductancia

Valor inverso de la resistencia.

Conductividad

Cualidad de buen conductor o transmisor de la electricidad o del calor. Es la constante inversa a la resistividad de un material.

Conducto

Envolvente cerrada destinada a alojar conductores aislados o cables en las instalaciones eléctricas, y que permiten su reemplazamiento por tracción.

Conductor

Elemento rígido o flexible mediante el que se distribuye la electricidad en todas sus fases.
Son los elementos metálicos, generalmente cobre o aluminio, permeables al paso de la corriente eléctrica y que, por lo tanto, cumplen la función de transportar la "presión electrónica" de un extremo al otro del cable. Material que opone mínima resistencia ante una corriente eléctrica.
Los materiales que no poseen esta cualidad se denominan aislantes.
Ver Cable.

Conductor aislado

Conjunto que incluye el conductor, su aislamiento y sus eventuales pantallas.

Conductor CPN o PEN

Conductor puesto a tierra que asegura, al mismo tiempo, las funciones de conductor de protección y de conductor neutro.

Conductor de protección - CP o PE

Conductor requerido en ciertas medidas de protección contra choques eléctricos y que conecta alguna de las siguientes partes:
- Masas
- Elementos conductores
- Borne principal de tierra
- Toma de tierra
- Punto de la fuente de alimentación unida a tierra o a un neutro artificial.

Conductor de puesta a tierra (neutro)

Conductor de una instalación o circuito conectado intencionalmente a tierra. Generalmente es el neutro de un sistema monofásico o de un sistema trifásico en estrella.

Conductor de puesta a tierra de los equipos

Conductor utilizado para conectar las partes metálicas que no transportan corriente de los equipos, canalizaciones y otros encerramientos, al conductor puesto a tierra, al conductor del electrodo de tierra de la instalación o a ambos, en los equipos de acometida o en el punto de origen de un sistema derivado independiente.

Conductor de un cable

Parte de un cable que tiene la función específica de conducir corriente.

Conductor desnudo

Conductor que no tiene ningún tipo de cubierta o aislamiento eléctrico.

Conductor equipotencial

Conductor de protección que asegura una conexión equipotencial.

Conductor flexible

Conductor constituido por alambres suficientemente finos y reunidos de forma que puedan utilizarse como un cable flexible.

Conductor mediano

Ver Punto mediano.

Conductor neutro

Conductor conectado al punto de una red y capaz de contribuir al transporte de energía eléct.

Conductores activos

Se consideran como conductores activos en toda instalación los destinados normalmente a la transmisión de la energía eléctrica. Esta consideración se aplica a los conductores de fase y al conductor neutro en corriente alterna y a los conductores polares y al compensador en corriente continua.

Conductores de acometida

Conductores desde el punto de acometida hasta el dispositivo de desconexión de la acometida.

Conector

Pieza destinada a establecer conexiones debidamente aisladas y a prueba de humedad.
Conjunto destinado a conectar eléctricamente un cable a un aparato eléctrico.
Se compone de dos partes:
- Una toma móvil, que es la parte que forma cuerpo con el conductor de alimentación.
- Una base, que es la parte incorporada o fijada al aparato de utilización.

Conector acodado

Conector en ángulo recto y contacto deslizante.

Conector enchufable

Elemento de unión entre cables de MT y las celdas compactas o transformadores con pasatapas de resina.

Conector RCA

Tipo de conexión utilizada para las señales de audio y vídeo.

Conector recto

Conector de geometría recta y contacto deslizante.

Conexión en paralelo

Circuito eléctrico con más de una posible trayectoria para flujo electrónico.

Conexión en serie

Circuito eléctrico con sólo una posible trayectoria de flujo electrónico.

Conexión equipotencial

Conexión eléctrica que pone al mismo potencial, o a potenciales prácticamente iguales, a las partes conductoras accesibles y elementos conductores.

Congestión

En distribución, situación en la que la interconexión que enlaza las dos redes de transporte nacionales no puede acoger todos los flujos físicos resultantes del comercio internacional solicitados por los sujetos del mercado a través de contratos bilaterales o como resultados del proceso de Separación de Mercados, debido a una insuficiente capacidad de los elementos de interconexión y/o de las propias redes de transporte nacionales en cuestión.

Conmutador

Interruptor especial que nos permite controlar un mismo circuito desde varios puntos.

Conmutador rotativo

Auxiliar de mando provisto de un elemento de mando destinado a accionarse por rotación.

Constante dieléctrica

Número que describe la capacidad dieléctrica de un material en relación a la del vacío, que posee una constante dieléctrica de uno.

Consumidores

En distribución, son las personas físicas o jurídicas que compran la energía para su propio consumo. Aquellos consumidores que adquieren energía directamente en el mercado de producción se denominan Consumidores Directos en Mercado.

Consumo de combustible

Es el volumen del combustible que consume una planta eléctrica en un período determinado.

Consumo de energía

Es la energía consumida por las diferentes categorías de suscriptores durante un período de tiempo.

Consumo en kilo-calorías (k-cal / kWh)

Consumo en kilo-calorías (k-cal / kWh)
Es la cantidad de kilocalorías requeridas para generar los kWh y es igual a la suma total de kilocalorías suministradas por los diferentes volúmenes de combustibles. Se dividen entre los kWh Generados, se obtendrán las kilocalorías necesarias para generar un kWh.
Gas (m³) = 8.900 Kilocalorías
Fuel Oil (m³) = 9.894.999 Kilocalorías
Gas Oil (m³) = 8.938.444 Kilocalorías.

Consumo energético

Gasto total de energía en un proceso determinado.

Consumo propio

Es la cantidad de energía consumida por los equipos auxiliares de la planta eléctrica más las pérdidas ocurridas en la subestación transformadora de salida.
Se mide en (kWh).

Consumos en bombeo

Energía empleada en las centrales hidráulicas de bombeo para elevar el agua desde el vaso inferior hasta el superior para su posterior turbinación.

Consumos en generación

Energía utilizada por los elementos auxiliares de las centrales, necesaria para el funcionamiento de las instalaciones de producción.

Contacto (de un aparato mecánico de conexión)

Piezas conductoras destinadas a establecer la continuidad de un circuito cuando se tocan y que, por su movimiento relativo durante una maniobra, abren o cierran un circuito o (en el caso de contactos pivotantes o deslizantes) mantienen la continuidad del circuito.
Sensor mecánico que se activa cuando la puerta está cerrada.

Contacto directo

Contacto de personas o animales con partes activas de los materiales y equipos.

Contacto indirecto

Contacto de personas o animales domésticos con partes que se han puesto bajo tensión como resultado de un fallo de aislamiento.

Contacto principal

Contacto incluido en el circuito principal de un aparato mecánico de conexión, previsto para soportar, en la posición de cierre, la corriente del circuito principal.

Contactor (mecánico)

Aparato mecánico que tiene una sola posición de reposo, de mando no manual, capaz de establecer, soportar e interrumpir corriente en condiciones normales del circuito, comprendidas en ellas las de sobrecarga en servicio. Los contactores pueden ser designados según el método utilizado para suministrar la fuerza necesaria para el cierre de los contactos principales.

Contactor auxiliar

Contactor utilizado como auxiliar de mando.

Contactor de sobrecarga

Interruptor contactor de posición que entra en acción cuando un elemento móvil ha sobrepasado su posición de fin de carrera.

Contactor de vacio

Contactor en el cual los contactos principales abren o cierran dentro de una envolvente al vacío.

Contactor electromagnético

Contactor en el cual la fuerza para cerrar los contactos principales normalmente abiertos o abrir los contactos principales normalmente cerrados es proporcionado por un circuito electromagnético.

Contactor por semiconductores

(contactor estático o relé de estado sólido) Dispositivo que realiza la función de contactor utilizando un aparato de conexión a semiconductores.

Contador

Dispositivo que mide el consumo de energía eléctrica de un circuito o un servicio eléctrico.

Contador con apertura automática

Contactor electromagnético provisto de relés que producen su apertura en condiciones predeterminadas.

Contador con contactos abiertos en reposo

Aparato de interrupción no accionado manualmente, con una sola posición de reposo que corresponde a la apertura de sus contactos. El aparato está previsto, corrientemente, para maniobras frecuentes con cargas y sobrecargas normales.

Contador con contactos cerrados en reposo

Aparato de interrupción no accionado manualmente, con una sola posición de reposo que corresponde a la apertura de sus contactos. El aparato está previsto, corrientemente, para maniobras frecuentes con cargas y sobrecargas normales.

Contador de amperios hora

Contador de electricidad que mide y registra la integral, en relación al tiempo, de la corriente de un circuito al que está conectado.

Contraelectromotriz

Dícese de la fuerza electromotriz inversa que se desarrolla en determinados aparatos eléctricos.

Contrato REE

Se corresponde a los acuerdos existentes con anterioridad a la implantación del mercado eléctrico entre España y Francia, Portugal, Marruecos o Andorra. Se han creado entidades separándose la importación de la exportación. No pueden acceder a mercados de regulación.

Contratos bilaterales

Los productores, los autoproductores, los agentes externos, los distribuidores, los comercializadores, los consumidores o los representantes de cualesquiera de ellos, como sujetos del mercado de producción podrán formalizar contratos bilaterales con entrega física de suministro de energía eléctrica.

Control

Característica de la luminaria, determinada por el valor del índice especifico de la luminaria (SLI), que indica el grado de control del deslumbramiento. Las luminarias se clasifican en: de regulación limitada, moderada o estricta.
Nota. SLI son las iniciales de Specific Luminaire lndex, cuya traducción es índice específico de la luminaria.

Control de tensión

Servicio complementario que tiene por objeto garantizar el adecuado control de la tensión en los nudos de la red de transporte de forma que la operación del sistema se realice en las condiciones de seguridad y fiabilidad requeridas, el suministro de energía a los consumidores finales se efectúe con los niveles de calidad exigibles y las unidades de producción puedan funcionar en las condiciones establecidas para su operación normal.

Controlador

Dispositivo o grupo de dispositivos que sirve para gobernar, de un modo predeterminado, la potencia eléctrica suministrada al aparato al que esta conectado.

Controlador de carga

Dispositivo que regula el voltaje de las baterías. Este es utilizado para asegurar que una batería no se sobrecargue y/o descargue.

Controlador de luz

Parte de la luminaria diseñada para controlar la distribución espacial del flujo luminoso de la(s) lámpara(s).
Nota. En la práctica el controlador de luz también actúa como pantalla.

Convertidor
converter

Un dispositivo electónico para corriente continua que incrementa el voltaje y disminuye la corriente proporcionalmente (o viceversa).

Corriente

Movimiento de electricidad por un conductor.
Es el flujo de electrones en movimiento que pasa del cuerpo negativo al positivo a través de un conductor.
Su intensidad se mide en Amperes (A).

Corriente admisible permanente (de un conductor)

Valor máximo de la corriente que circula permanentemente por un conductor, en condiciones específicas, sin que su temperatura de régimen permanente supere un valor especificado.

Corriente alterna - CA
AC

Es una corriente cuya polaridad cambia periódicamente con respecto a su neutro. En un semiciclo es positivo y en otro semiciclo es negativo con respecto al neutro.
Ver Corriente eléctrica alterna.

Corriente continua - CC
DC

Corriente que fluye en una sola dirección (o el de las baterías).
Ver Corriente eléctrica continua.

Corriente convencional de funcionamiento de un dispositivo de protección

Valor especificado que provoca el funcionamiento del dispositivo de protección antes de transcurrir un intervalo de tiempo determinado de una duración especificada llamado tiempo convencional.

Corriente de choque

Corriente de contacto que podría provocar efectos fisiopatológicos.

Corriente de contacto

Corriente que pasa a través del cuerpo humano o de un animal cuando está sometido a una tensión eléctrica.

Corriente de cortocircuito franco

Sobreintensidad producida por un fallo de impedancia despreciable, entre dos conductores activos que presentan una diferencia de potencial en condiciones normales de servicio.

Corriente de defecto

Corriente que circula debido a un defecto de aislamiento.
Ver Corriente de falta.

Corriente de defecto a tierra

Es la corriente que en caso de un solo punto de defecto a tierra, se deriva por el citado punto desde el circuito averiado a tierra o a partes conectadas a tierra.

Corriente de descarga

Corriente marina que lleva a cabo el vaciado de una bahía o un golfo de abertura reducida.

Corriente de entrada

Sobrecorriente inicial que se produce antes de que la resistencia de carga aumente hasta el valor de funcionamiento normal.

Corriente de falta

Corriente que circula debido a un defecto de aislamiento.
Ver Corriente de defecto.

Corriente de fuga en una instalación

Corriente que, en ausencia de fallos, se transmite a la tierra o a elementos conductores del circuito.

Corriente de puesta a tierra

Corriente total que se deriva a tierra a través de la puesta a tierra.
Nota: la corriente de puesta a tierra es la parte de la corriente de defecto que provoca la elevación de potencial de una instalación de puesta a tierra.

Corriente de sobrecarga de un circuito

Sobreintensidad que se produce en un circuito, en ausencia de un fallo eléctrico.

Corriente diferencial residual

Suma algebraica de los valores instantáneos de las corrientes que circulan a través de todos los conductores activos de un circuito, en un punto de una instalación eléctrica.

Corriente diferencial residual de funcionamiento

Valor de la corriente diferencial residual que provoca el funcionamiento de un dispositivo de protección.

Corriente directa

Es una corriente electrica que fluye en un circuito eléctrico, solamente en una direccion. Un cumulador entrega corriente directa (DC) y debe ser cargado con corriente directa aplicada en direccion opuesta a la de descarga.
Ver Corriente continua.

Corriente eléctrica

Es el flujo de electricidad que pasa por un material conductor; siendo su unidad de medida el amperio y se representan por la letra I.

Corriente eléctrica alterna

Es el flujo de corriente en un circuito que varía periódicamente de sentido.
Se le denomina como corriente A.C. (Altern current) o C.A. (Corriente alterna).

Corriente eléctrica continua

El flujo de corriente en un circuito es llamado continuo si se produce siempre en una dirección.
Se le denomina corriente D.C. (Direct current) o C.C. (Corriente continua).

Corriente residual

Suma vectorial de todas las corrientes de línea de un sistema multifásico.

Corrosión de un acumulador

Es la accion del electrolito en un material metalico, por ejemplo si se vierte acido sulfurico sobre hierro, resultan productos de corrosion como el oxido Los terminales del acumulador estan a veces expuestos a corrosion.

Cortacircuito

Dispositivo que se intercala en un circuito para cortar la corriente y proteger la instalación contra sobreintensidades.

Cortacircuito fusible

Aparato cuyo cometido es el de interrumpir el circuito en el que está intercalado, por fusión de uno de sus elementos, cuando la intensidad que recorre el elemento sobrepasa, durante un tiempo determinado, un cierto valor.

Corte omnipolar

Corte de todos los conductores activos.
Puede ser:
- Simultáneo, cuando la conexión y desconexión se efectúa al mismo tiempo en el conductor neutro o compensador y en las fases o polares.
- No simultáneo, cuando la conexión del neutro o compensador se establece antes que las de las fases o polares y se desconectan éstas antes que el neutro o compensador.

Corto circuito

Ver Cortocircuito.

Cortocircuito

Conexión accidental de dos conductores de distinta fase, o de éstos con el neutro. Es la condición que sin desearlo corta o altera el paso o flujo de electricidad normal.

Coulomb

Es la unidad básica de carga del electrón.

Crioconductor

Dícese de un conductor eléctrico llevado a muy baja temperatura para que disminuya su resistividad.

Cruzamiento

Dispositivo conmutador formado por dos líneas de entrada y dos de salida. En una posición cada entrada se encuentra conectada a una salida, mientras que en la otra posición se intercambian. Con este mecanismo es posible controlar, por ejemplo, un punto de luz desde tres o más ubicaciones.

Cuadro de distribución
switchboard

Registro compuesto por un interruptor diferencial, así como los dispositivos de protección contra cortocircuitos y sobrecarga de cada uno de los circuitos que parten de dicho cuadro.
Un panel sencillo, bastidor o conjunto de paneles, de tamaño grande, en los que se montan, por delante o por detrás o por los lados, interruptores, dispositivos de protección contra sobrecorriente, elementos de conexión y usualmente instrumentos.

Cuadro de protección

Cuadro en el que se alojan los mecanismos de protección de la instalación eléctrica.

Cuadro general de mando y protección

Conjunto de dispositivos que se colocan en una instalación individual, que contiene: interruptor diferencial e interruptores automáticos y todos los dispositivos de seguridad, de protección y de distribución de la instalación interior.

Cubierta de un cable

Revestimiento tubular continuo y uniforme de material metálico o no metálico generalmente extruido.

Curvas isolux

Lugar geométrico de puntos de una superficie donde la iluminancia tiene el mismo valor.

Dedo de prueba

En un dispositivo de forma similar a un dedo, incluso en sus articulaciones internacionalmente normalizado, y que se destina a verificar si las partes activas de cualquier aparato o materias son accesibles o no al utilizador del mismo. Existen varios tipos de dedos de prueba, destinados a diferentes aparatos, según su clase, tensión, etc.
Ver Sonda portátil de ensayo.

Defecto a tierra

Defecto de aislamiento entre un conductor y tierra.

Defecto franco

Defecto de aislamiento cuya impedancia puede considerarse nula.

Defecto monofásico a tierra

Defecto de aislamiento entre un conductor y tierra.

Demanda
demand

Cantidad de electricidad, expresada en kilovatios, requerida por los clientes en un momento determinado.

Demanda bc (barras de central)

Energía inyectada en la red procedente de las centrales de régimen ordinario, régimen especial y de las importaciones, y deducidos los consumos en bombeo y las exportaciones. Para el traslado de esta energía hasta los puntos de consumo habría que detraer las pérdidas originadas en la red de transporte y distribución.

Demanda coincidente

En Venezuela, es la suma de todas las demandas mensuales registradas en el año por el factor de coincidencia.

Demanda Máxima

Es el punto máximo de la potencia registrada en un período determinado, para atender los requisitos del sistema. Los períodos pueden ser:
diarios (Demanda máxima diaria),
semanales (Demanda máxima semanal),
mensuales (Demanda máxima mensual),
anuales (Demanda máxima anual).
Se expresa en kW.

Demanda nacional en mercado libre

En distribución, demanda de energía eléctrica medida en barras de central de los consumidores peninsulares que contratan la energía con un comercializador o directamente en el mercado.

Demanda nacional en mercado regulado

En distribución, demanda de energía eléctrica medida en barras de central de los consumidores peninsulares que contratan con un distribuidor energía a tarifa.

Densidad de corriente

Cociente entre la intensidad de la corriente que circula por un conductor y la superficie de su sección recta.

Densidad de una batería plomo-ácido

Fuerza o porcentaje de ácido sulfúrico en el electrolito. Se mide segun la densidad del mismo; es decir el peso del electrolito se compara con el peso de un volumen igual de agua pura. Cuando el electrolito pesa 1,26 veces mas, se dice que tiene una densidad de 1,260 (gr/cc).

Derivación en T

Accesorio diseñado para incorporar en una instalación de minicanales un trazado vertical por derivación a uno horizontal formando una estructura en forma de T invertida en la mayor parte de las ocasiones.

Derivación individual

Sistema que enlaza la línea general de alimentación (si existiera) con el cuadro de mando y protección. En los casos en que no hay línea general de alimentación (como en viviendas unifamiliares), comienza en la caja general de protección.

Descarga de un acumulador

Cuando un acumulador esta entregando corriente se dice que esta descargando.

Descarga eléctrica

Fenómeno que se produce cuando un cuerpo electrizado pierde su carga.

Descarga en arco (en un gas o vapor)

Descarga eléctrica caracterizada por ser relativamente pequeña la caída de cátodo y grande la descarga de luminiscencia.

Descarga luminiscente

Descarga eléctrica en la cual la emisión secundaria del cátodo es mucho mayor que la emisión termoiónica.

Descargo

Situación en que se encuentra una instalación de la red de transporte (línea, transformador, barra, etc.) cuando está desconectada del resto del sistema eléctrico y, por lo tanto, no puede circular potencia eléctrica a través de ella. Las instalaciones en descargo se hallan, además, puestas a tierra en uno o varios puntos con el fin de asegurar que su tensión respecto a ella sea cero. De esta manera, se pueden realizar trabajos de cualquier tipo sobre el elemento sin ningún riesgo para la seguridad de las personas que los efectúan.

Desoldador

Aparato que succiona el estaño de un componente electrónico para poder desmontarlo y sustituirlo si es el caso.

Despacho de carga

Es la asignación específica de carga a centrales generadoras para lograr el suministro más económico y confiable, según las variaciones totales de la oferta y demanda de electricidad, manteniendo la calidad del servicio.

Desvíos de regulación

Son los desvíos que se producen entre dos sistemas eléctricos como diferencia entre los intercambios internacionales programados y los intercambios internacionales físicos.

Desvíos de generación - consumo

Son los desvíos originados por las modificaciones del programa de generación a causa de la indisponibilidad total o parcial de uno o varios generadores, variaciones en la previsión de la demanda de los agentes compradores de energía, o por una nueva previsión de la demanda realizada por el OS y que difiera de la demanda total casada resultante de la anterior sesión del Mercado Intradiario.

Desvíos medidos

Diferencia entre la energía medida en barras de central y la energía programada en el mercado.

Desvíos medidos a bajar

Los desvíos medidos a bajar son aquellos que resultan cuando la producción medida en barras de central es menor a la programada en el mercado o cuando el consumo medido en barras de central es mayor que el programado en el mercado, por lo tanto el sistema tiene que gestionar esa diferencia aumentando producción a través de los mercados de ajuste en tiempo real.

Desvíos medidos a subir

Los desvíos medidos a subir son aquellos que resultan cuando la producción medida en barras de central es mayor a la programada en el mercado o cuando el consumo medido en barras de central es menor que el programado en el mercado, por lo tanto el sistema tiene que gestionar esa diferencia reduciendo producción a través de los mercados de ajuste en tiempo real.

Detector capacitivo

Dispositivo que permite detectar objetos metálicos y no metálicos a corta distancia, a partir de la variación de un campo eléctrico.

Detector de cero

Dispositivo lógico de dos entradas que da respuesta únicamente cuando la diferencia entre ambas es nula.

Detector de proximidad

Interruptor de posición que es accionado sin contacto mecánico con la parte o pieza en movimiento.

Detector de proximidad accionado directamente

Detector de proximidad que detecta su objetivo sin utilizar dispositivos externos.

Detector de proximidad accionado indirectamente

Detector de proximidad que detecta su objetivo utilizando dispositivos externos.

Detector de proximidad capacitivo

Interruptor de posición que produce un campo eléctrico dentro de un área de influencia y que tiene un elemento semiconductor.

Detector de proximidad empotrable

Detector en el que un material amortiguador puede ser ubicado alrededor de la cara plana de detección sin influenciar en sus características.

Detector de proximidad fotoeléctrico

Detector de proximidad que detecta objetos que reflejan o que interrumpen un rayo de luz visible o invisible y que tiene un elemento semiconductor.
- Fotoeléctrico tipo D. Detector de proximidad fotoeléctrico a detección directa accionado directamente por la aproximación lateral o axial a su eje de referencia de un objeto determinado.
- Fotoeléctrico tipo R. Detector de proximidad fotoeléctrico reflex accionado indirectamente por la aproximación lateral a su eje de referencia entre el emisor-receptor y el reflector de un objeto determinado.
- Fotoeléctrico tipo T. Detector de proximidad de barrera fotoeléctrica accionado indirectamente por la aproximación lateral a su eje de referencia entre el emisor y el receptor de un objeto determinado.

Detector de proximidad inductivo

Interruptor de posición que produce un campo electromagnético dentro de un área de influencia y que tiene un elemento semiconductor.

Detector de proximidad no empotrable

Detector en el que es necesaria una zona libre alrededor de la cara de detección con el fin de mantener sus características.

Detector de proximidad ultrasónico

Detector de proximidad que transmite y recibe ondas de ultrasonido dentro de un área de influencia y que tiene un elemento semiconductor.

Detector fotoeléctrico

Detector que permite la detección, prácticamente de cualquier objeto, tanto a larga como a corta distancia. Trabaja a partir de la emisión - recepción de un haz de luz.
- Sistema Reflex Polarizado. Este sistema tiene la finalidad de poder detectar objetos muy brillantes, los cuales pueden llegar a reenviar el haz de luz al receptor y por lo tanto engañar el detector. Para evitar esto la luz que se emite es polarizada.
- Sistema Barrera. Este sistema se compone de un emisor y receptor separados. Cuando un objeto interrumpe el haz de luz que envía el emisor, se produce la detección.
- Sistema Proximidad. En este sistema de detección el emisor y el receptor están instalados en el mismo modulo. El emisor emite un haz de luz y la detección se produce cuando este haz llega al receptor, reenviado por el objeto detectado.
- Sistema Proximidad con Borrado de Plano posterior. Este sistema es idéntico al anterior con la particularidad de que se puede obviar el plano secundario para que éste no sea detectado.

Detectores de presión

Detector utilizado para controlar y regular la presión de aceites hidráulicos, agua dulce y salada, aire, vapor de agua, fluidos corrosivos o productos viscosos.

Diagrama de flujo luminoso zonal

Representación gráfica de la distribución del flujo luminoso de una luminaria o lámpara en la cual el flujo luminoso emitido dentro de un cono es representado como función del ángulo de apertura de dicho cono.

Diamagnético

Dícese de la sustancia que, sometida a un campo magnético, toma una imantación dirigida en sentido inverso.

Dieléctrico

Todo medio aislante eléctrico situado entre dos conductores.
Medio o material utilizado para proporcionar aislamiento o separación eléctrica.
Dícese de la sustancia capaz de almacenar energía electrostática.

Diferencia de potencial

Tensión entre dos puntos. Llamado también gradiente, es término usado en ingeniería eléctrica. El potencial eléctrico de un cuerpo es medida de su condición y determina si la electricidad pasa por él desde la tierra o hacia la tierra cuando se establece una conexión. Si se conectan un conductor que lleva carga positiva -deficiencia de electrones- y otro que tiene carga negativa -exceso de electrones- se produce una corriente eléctrica y se libera energía calórica. La corriente fluye por razón de la diferencia de potencial, entre los dos conductores. El gradiente o diferencia de potencial, al igual que la fuerza electromotriz, se mide en voltios.

Diferencial

En electricidad, interruptor de seguridad, que corta la corriente al producirse una descarga a tierra o al contacto de una persona con un polo positivo.

Difusor

Aparato que tiene por finalidad modificar la distribución del flujo luminoso de una lámpara utilizando esencialmente fenómenos de difusión.

Difusor prismático

Elemento diseñado para propagar la luz en dirección perpendicular a la de emisión. Permite dirigir la luz procedente de una luminaria sobre un indicador a modo de banderola.

Dimmer

Dispositivo en un circuito eléctrico destinado a variar el flujo luminoso de las lámparas en una instalación de iluminación.

Dinamo

Generador de corriente directa que es, esencialmente, máquina para convertir energía mecánica en energía eléctrica. La dínamo se basa en el principio de que cuando un conductor pasa por líneas magnéticas de fuerza, se induce en él una fuerza electromotriz directamente proporcional al número de líneas magnéticas por las cuales pasa.

Diodo

Dispositivo semiconductor que permite que la corriente eléctrica fluya a través de él en una sola dirección y bloquearla en la dirección contraria.
Los terminales del diodo se denominan ánodo y cátodo.

Diodo electroluminiscente

Diodo que emite unas radiaciones luminosas cuando es recorrido por una corriente eléctrica.

Diodo emisor de luz - LED

Dispositivo semiconductor que permite que la corriente eléctrica fluya a través de él en una sola dirección, y la cual, en consecuencia, emite luz.
Ver LED.

Disparador de cortocircuito

Disparador de máxima intensidad destinado a la protección contra cortocircuitos.

Disparador de cortocircuito con retardo de corta duración

Disparador de cortocircuito destinado a funcionar al final del retardo de corta duración.

Disparo

Interrupción no programada del suministro eléctrico.

Dispersión

Fenómeno mediante el cual se altera la velocidad de propagación de las radiaciones monocromáticas en un medio como función de la frecuencia de dichas radiaciones.
Propiedad de un medio que aumenta este fenómeno.

Disposición catenaria

Disposición de las luminarias de alumbrado Público suspendidas con los ejes principales del haz formando ángulos rectos con los ejes del camino.

Disposición central

Disposición del alumbrado público en la cual las luminarias se instalan en el cantero central de un camino doble en columnas con forma de T.

Disposición enfrentada

Disposición de iluminación de caminos, en la cual las luminarias se instalan en ambos lados de los carriles en forma opuesta.

Disposición unilateral

Disposición de iluminación de caminos en la que las luminarias se instalan sólo sobre un lado del camino.

Dispositivo

Elemento de un sistema eléctrico destinado para transportar energía eléctrica, pero no para utilizarla.

Dispositivo de arranoue

Aparato eléctrico que proporciona las condiciones requeridas para comenzar una descarga.

Dispositivo de enclavamiento

Dispositivo que condiciona la posibilidad de funcionamiento de un aparato de conexión a la posición o al funcionamiento de uno o de otros varios elementos del equipo.

Dispositivo de protección contra los cortocircuitos - DPCC
SCPD

Dispositivo destinado a proteger un circuito o partes de un circuito contra las intensidades de cortocircuito por interrupción de estas.

Dispositivo refractor

Dispositivo que sirve para modificar la distribución espacial del flujo luminoso de una fuente utilizando el fenómeno de la refracción.

Distancia de aislamiento

Distancia entre dos partes conductoras igual a la longitud de un hilo tenso que siga el camino mas corto posible entre esas dos partes conductoras.

Distancia de aislamiento a tierra

Distancia de aislamiento entre cualquier parte conductora y cualquier parte puesta a tierra o prevista para estar puesta a tierra.

Distancia de aislamiento entre contactos abiertos

Distancia de aislamiento total entre los contactos, o entre cualesquiera partes conductoras conectadas a ellos, de un polo de un aparato mecánico de conexión en la posición de abierto.

Distancia de aislamiento entre polos

Distancia de aislamiento entre cualquiera de las partes conductoras de polos adyacentes.

Distancia de detención del conductor

Distancia total recorrida por el vehículo, medida desde que el conductor percibe que debe detenerse hasta el momento en el que el conductor detiene su vehículo.

Distancia de operación

Distancia a la cual el objetivo que se aproxima a la cara de detección a lo largo del eje de referencia causa que la señal de salida cambie.

Distribución

Incluye el transporte de electricidad de bajo voltaje (generalmente entre los 120 V y 34.500 V) y la actividad de suministro de la electricidad hasta los consumidores finales.

Distribuidores

Son aquellas sociedades mercantiles que tienen la función de distribuir energía eléctrica, así como construir, mantener y operar las instalaciones de distribución destinadas a situar la energía en los puntos de consumo.

Disyuntor

Interruptor automático por corriente diferencial. Se emplea como dispositivo de protección contra los contactos indirectos, asociado a la puesta a tierra de las masas.

Doblador de voltaje

Puente de circuito que contiene dos rectificadores y dos condensadores. En cada medio ciclo de suministro un rectificador conduce y carga su condensador asociado. Los condensadores están conectados en serie y sus voltajes son aditivos. En consecuencia el voltaje de salida del circuito es doble que el de la vuelta del transformador secundario.

Doble aislamiento

Aislamiento que comprende, a la vez, un aislamiento principal y un aislamiento suplementario.

Downlight

Luminaria pequeña que concentra la luz hacia abajo, generalmente empotrada al cielo raso.

Durabilidad eléctrica

Número de maniobras en carga que el contactor es capaz de realizar. Depende de las categorías de empleo.
Ver Endurancia eléctrica.

Ecualización de carga

Es una sobrecarga controlada en una batería totalmente cargada, para restablecer cada una de sus celdas a un mismo estado de carga.

Efecto fotoeléctrico

Cuando se produce en un material, la liberación de partículas cargadas eléctricamente, debido a la irradiación de luz o de radiación electromagnética. Este fenómeno fue explicado por Albert Einstein en 1905 utilizando el concepto de partícula de luz o fotón.

Efecto fotovoltaico

Conversión directa de la energía luminosa en energía eléctrica.

Efecto Joule

Desprendimiento de calor en un conductor homogéneo durante el paso de una corriente eléctrica. El valor producido en una resistencia eléctrica es directamente proporcional a la intensidad, a la diferencia de potencial y al tiempo.

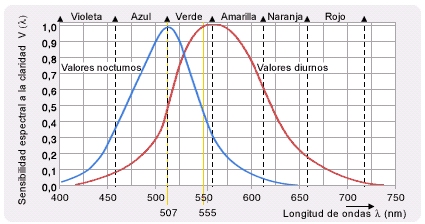

Eficacia luminosa

Unidad de medida: lumen por vatio [lm/W]
La eficacia luminosa indica la eficiencia con la que la energía eléctrica consumida es transformada en luz.

Eficiencia de la luminaria

Para luminarias de alta eficiencia se sitúa entre 0.8 y 0.85. No debemos confundir eficiencia de la luminaria y la eficiencia de la iluminación, que es el producto del factor de utilización de la estancia por la eficiencia de la luminaria.

Eficiencia térmica (%)

Eje del haz

Dirección en el centro de un ángulo sólido, el cual es limitado por direcciones que poseen intensidades luminosas de 90% de la intensidad máxima de una luminaria elevada en el rango espectral de interés.

Electricidad

Fenómeno físico resultado de la existencia de cargas eléctricas y de la interacción de ellas.

Electricidad animal

Fenómenos eléctricos que se producen en el cuerpo vivo.

Electricidad dinámica

Electricidad que se manifiesta en forma de corriente.

Electricidad estática

La generada por frotamiento. Carga eléctrica de un material por exceso o déficit de electrones. Se produce por roce entre cuerpos no conductores; los cuerpos así cargados pueden descargarse produciendo un arco eléctrico.

Electricidad negativa

Una de las dos formas de electricidad estática. La que adquiere la resina frotada con lana o piel.

Electricidad positiva

Electricidad que puede obtenerse frotando vidrio con una gamuza, y que se señala con el signo +.

Electricidad resinosa

Ver Electricidad negativa.

Electricidad vítrea

Ver Electricidad positiva.

Electrización por influencia

Carga eléctrica adquirida por un conductor situado cerca de otro conductor electrizado.

Electrocapilaridad

Variación de la tensión superficial debido a la acción de un campo eléctrico.

Electrocinética

Estudio de las corrientes eléctricas.

Electrodinámica

Parte de la física que estudia la acción dinámica de las corrientes eléctricas.

Electrodo

Dispositivo que emite o recibe portadores de cargas eléctricas.
Son los elementos metálicos de la puesta a tierra, que se introducen en el terreno y que facilitan el paso a tierra de cualquier carga eléctrica. Existen diferentes tipos de electrodos: picas, placas, conductores enterrados, entre otros.

Electroimán

Es la magnetización de un material, utilizando para ello la electricidad.

Electrolito

Sustancia que, en estado líquido o en disolución, conduce la corriente eléctrica con transporte de materia por contener iones libres.

Electromagnetismo

Parte de la física que estudia las interacciones entre corrientes eléctricas y campos magnéticos.

Electrometría

Conjunto de métodos que se sirven de electrómetros para medir las magnitudes eléctricas.

Electrón

Partícula elemental de carga eléctrica negativa. La corriente eléctrica está constituida por un flujo de electrones. Loa átomos están formados por un núcleo rodeado por electrones.

Electroscopio

Instrumento de laboratorio que se emplea para indicar la presencia de cargas eléctricas.

Electrostática

Parte de la física que trata de los fenómenos de la electricidad en equilibrio sobre los cuerpos electrizados.

Electrotermia

Estudio de las transformaciones de la energía eléctrica en calor. Utilización de este fenómeno en electrometalurgia.

Elemento conductor ajeno a la instalación eléctrica

Elemento que no forma parte de la instalación eléctrica y que es susceptible de introducir un potencial, generalmente el de tierra.

Elemento de conmutación

Elemento semiconductor o elemento de contacto.

Elemento de contacto

Partes, fijas y móviles, conductoras y aislantes, constituyentes de un auxiliar de mando, necesarias para el cierre y la apertura de un solo camino conductor de un circuito.

Elemento de mando

Parte del sistema de mando al que se aplica una fuerza exterior de maniobra. El órgano de mando puede tener la forma de una empuñadura. De un botón. De un pulsador, de una rueda, de un embolo o pistón, de un resorte, de una palanca, de una llave, de anilla, etc.

Elemento fusible

Parte de un fusible que tiene por misión fundir bajo la acción de una corriente que sobrepase un valor determinado durante un determinado tiempo.

Elemento semiconductor

Elemento construido para conmutar la corriente en un circuito eléctrico mediante el control de la conductividad en un semiconductor.

Elementos conductores

Todos aquellos que son susceptibles de propagar un potencial.
Todos aquellos que pueden encontrarse en un edificio, aparato, etc. y que son susceptibles de transferir una tensión, tales como: estructuras metálicas o de hormigón armado utilizadas en la construcción de edificios (p.e. armaduras, paneles, carpintería metálica, etc.) canalizaciones metálicas de agua, gas, calefacción, etc. y los aparatos no eléctricos conectados a ellas, si la unión constituye una conexión eléctrica (p.e. radiadores, cocinas, fregaderos metálicos, etc.), suelos y paredes conductores.

Empalme

Unión de conductores, para asegurar la continuidad eléctrica y mecánica de la instalación.

Emplazamiento peligroso

Espacio en el que una atmósfera explosiva está presente en tal cuantía, como para requerir precauciones especiales, en la construcción, instalación y utilización del material eléctrico.

Encapsulado

Cuando los elementos a proteger están encerrados (envueltos) en una resina, de tal manera que una atmósfera explosiva no pueda ser inflamada ni por chispa ni por contacto con puntos calientes internos al encapsulado.

Enchufe

Elemento terminal de una instalación eléctrica mediante el que conectamos los aparatos eléctricos y electrónicos a la red. Consta básicamente de una base (o parte fija) y de clavija (o parte móvil), la cual se conecta al aparato que debe alimentarse.
Además de la clasificación de empotrados y no empotrados, los enchufes pueden tener o no tener toma de tierra.

Enchufe de exterior

Enchufe preparado con materiales que los aislan de las inclemencias del tiempo.

Enchufe hembra

Dispositivo para empotrar o de superficie a la que llega corriente y en el que se conectan los aparatos eléctricos a la red.

Encoder

Codificador.
Dispositivo utilizado como un captador angular de posición, el cual nos permite conocer exactamente el movimiento, posición y velocidad de la parte móvil de la máquina.

Endurancia eléctrica

Número de maniobras en carga que el contactor es capaz de realizar. Depende de las categorías de empleo.
Ver Durabilidad eléctrica.

Endurancia mecánica

Número de maniobras sin intensidad que el contactor es capaz de realizar.

Energía
energy

La energía es la capacidad de los cuerpos o conjunto de éstos para efectuar un trabajo. Todo cuerpo material que pasa de un estado a otro produce fenómenos físicos que no son otra cosa que manifestaciones de alguna transformación de la energía.
Capacidad de un cuerpo o sistema para realizar un trabajo. La energía eléctrica se mide en kilowatt-hora (kWh).

Energía alternativa

Energía procedente de fuentes no convencionales, por ejemplo, la energía solar y la eólica.

Energía alternativa eólica

Energía alternativa producida por la fuerza del viento.

Energía atómica

La que mantiene unidas las partículas en el núcleo de cada átomo y que, al unirse dos núcleos ligeros para formar uno mayor (reacción de fusión) o al partirse en dos o más fragmentos un núcleo muy pesado (reacción de fisión) es liberada en forma de energía calorífica o radiante.
Aprovechamiento del calor desprendido en la reacción de fisión de elementos radioactivos para generar vapor que, a su vez, mueve una turbina que da lugar a energía eléctrica.
Ver Energía nuclear.

Energía bruta (GWh)

Es la generación total medida en los bornes de salida de los generadores. Mide la cantidad de energía requerida por el sistema de un período determinado. Se expresa en kWh.
Energía intercambiada neta (kWh)
Es la diferencia entre la energía recibida por una empresa y la energía entregada por ella a la primera, durante un período de tiempo.
Se expresa en kWh.
Ver Energía generada.

Energía comprada (kWh)

En Venezuela, es el volumen de energía comprada a otra u otras empresas durante un período determinado.
Se expresa en (kWh).

Energía de compensación

Energía retirada de la casación del mercado como compensación de la energía añadida a causa de restricciones de la red, o viceversa.

Energía despachada (GWh)

En Venezuela, es igual a la energía generada menos el consumo propio. Se mide en los bornes de salida de la subestación transformadora anexa a la planta y es la energía entregada al sistema de transmisión.
Se expresa en kWh.

Energía disponible bruta

Esta constituida por la suma de la generación bruta más la compra de energía.
Se expresa en (kWh)

Energía eléctrica

Energía que produce la corriente eléctrica a su paso por un conductor.
Energía que se genera a partir de las cargas transportadas contra las fuerzas eléctricas de un campo, que producen trabajo volviendo a un punto de potencial más bajo.

Energía entregada por transmisión

Es la energía consumida por un usuario del servicio de suministro y/o la energía recibida por un usuario del servicio de transmisión.

Energía eólica

Energía alternativa producida por la fuerza del viento. Energía cinética del aire, es producida por los vientos y se aprovecha en los molinos de viento en los aerogeneradores. También se utiliza para la generación de electricidad en las centrales eólica.
Generación de energía eléctrica debido al movimiento de las aspas de los generadores por la velocidad del viento, en zonas donde éste es fuerte.

Energía generada (GWh)

Es la generación total medida en los bornes de salida de los generadores. Mide la cantidad de energía requerida por el sistema de un período determinado. Se expresa en kWh.
Energía intercambiada neta (kWh)
Es la diferencia entre la energía recibida por una empresa y la energía entregada por ella a la primera, durante un período de tiempo. Se expresa en kWh.
Ver Energía bruta.

Energía geotérmica

Obtención de calor para calefacción y para producción de energía eléctrica mediante el uso del vapor producido por las altas temperaturas del interior de la Tierra. El calor interno de nuestro planeta produce el derretimiento de las rocas y el calentamiento de las aguas subterráneas y los gases subterráneos calientan el agua de las capas inferiores, la que emana a la superficie en forma de vapor o líquido caliente. Estas erupciones, intermitentes, normalmente las encontramos en zonas volcánicas y se conocen con el nombre de géiser.

Energía hidráulica

Energía originada mediante turbinas por el aprovechamiento de la presión que se produce en un salto de agua por la diferencia de alturas. Fuerza viva de una corriente o de una caída de agua que se aprovecha en forma de energía mecánica para mover maquinarias o producir energía eléctrica.

Energía hidroeléctrica

Energía generada por un curso de agua que pasa por una o más turbinas. Allí, la energía mecánica del agua es transformada en energía eléctrica.

Energía hidrotérmica

Resulta por la caída de temperatura de un cuerpo, entre un manantial frío y otro caliente. En una central de este tipo se emplea el agua caliente de la superficie del mar y la fría del fondo. Como el agua no es lo suficientemente caliente se emplea un líquido de ebullición muy baja, para vaporizarla (cloruro de etilo), cuyo vapor accionará un turboalternador, como en las centrales terrnoeléctricas.

Energía mareomotriz

Se aprovecha el flujo y reflujo del agua del mar, cerrando con una presa -provista de turboalternadores- la entrada de un río en puntos donde las mareas sean suficientemente importantes.

Energía no suministrada - ENS

Es la energía no entregada al sistema eléctrico debido a interrupciones del servicio acaecidas en la red de transporte.

Energía nuclear

La que mantiene unidas las partículas en el núcleo de cada átomo y que, al unirse dos núcleos ligeros para formar uno mayor (reacción de fusión) o al partirse en dos o más fragmentos un núcleo muy pesado (reacción de fisión) es liberada en forma de energía calorífica o radiante.
Aprovechamiento del calor desprendido en la reacción de fisión de elementos radioactivos para generar vapor que, a su vez, mueve una turbina que da lugar a energía eléctrica.
Ver Energía atómica.

Energía producible

Cantidad máxima de energía eléctrica que teóricamente se podría producir considerando las aportaciones hidráulicas registradas durante un determinado período de tiempo y una vez deducidas las detracciones de agua realizadas para riego o para otros usos distintos de la producción de energía eléctrica.

Energía promedio (GWh)

En Venezuela, en las unidades Hidráulicas: Es el promedio de valores de energía anual con base en los aportes históricos de los caudales.
En las unidades Térmicas:
Energía promedio = Capacidad Nominal * Número de horas de año (8760)* factor de planta (0,7).

Energía química

Suministrada por reacciones químicas. Ejemplos de ellas: los explosivos, las pilas eléctricas.

Energía radiante

Es la energía de las ondas electromagnéticas: rayos gamma, rayos X y rayos ultravioleta; rayos luminosos e infrarrojos, ondas hertzianas.

Energía solar

Es la energía radiante producida en el Sol como resultado de reacciones de fusión nuclear (fusión de los núcleos atómicos de hidrógeno, componente principal del Sol). Esta energía se propaga a través del espacio por las partículas llamadas fotones.

Energía solar fotovoltaica

Energía basada en el llamado efecto fotovoltaico que se produce al incidir la luz sobre materiales semiconductores. De esta forma se genera un flujo de electrones en el interior de esos materiales y una diferencia de potencial que puede ser aprovechada. La unidad base es la célula fotovoltaica. Las células se agrupan en paneles sobre una estructura que suele ser de metales ligeros como el aluminio. Los paneles permiten generar electricidad en emplazamientos aislados donde no llega la red eléctrica. Esa electricidad es acumulada en baterías. También se emplea para telecomunicaciones, señalizaciones, alarmas, etc que, de este modo, no necesitan conectarse a la red.

Energía térmica

Energía calorífica producida por la combustión en las máquinas térmicas de hulla, petróleo, gas natural y otros combustibles.

Energías no renovables

Aquellas obtenidas a partir de combustibles fósiles (líquidos o sólidos) y sus derivados.

Energías renovables

Son aquellas obtenidas de los recursos naturales y desechos, tanto industriales como urbanos. Incluyen la mini-hidráulica, solar, eólica, residuos sólidos industriales y urbanos, y biomasa.

Energizado

Conectado eléctricamente a una fuente de diferencia de potencial, o eléctricamente cargado para tener un potencial diferente del de tierra.

Enganche

Conexión de una instalación a la red a través de la acometida.

Engaste

Acción de unir solidariamente por presión los hilos de un cable con la clavija terminal a través de una herramienta específica.

Enlace

Elemento que permite unir dos trazados inicialmente separados de un canal, salvacable o bandeja asegurando una continuidad adecuada y evitando su separación por tracción.

Ensayo

Prueba a la que se somete a un producto para verificar alguna de sus propiedades.

Ensayo (de serie) por muestreo

Ensayo sobre un cierto número de dispositivos tomados al azar de un lote.

Ensayo de tipo

Ensayo que se realiza sobre uno o más dispositivos fabricados según un determinado diseño para verificar que este diseño responde a ciertas especificaciones.

Ensayo individual de serie

Ensayo al que se someten todos los dispositivos individualmente durante o después de la fabricación para verificar que cumple unos determinados criterios.

Envolvente

Elemento que asegura la protección de los materiales contra ciertas influencias externas y la protección, en cualquier dirección, ante contactos directos.

Equipo

Término general que incluye los materiales, accesorios, dispositivos, artefactos, utensilios, herrajes y similares utilizados como parte de o en relación con una instalación eléctrica.

Equipotencial

Cuando la superficie un campo eléctrico tiene todos sus puntos en el mismo potencial eléctrico, se dice que se trata de una superficie equipotencial.

Ergonómico

Característica de los objetos en cuyo diseño se han tenido en cuenta las características físicas del cuerpo humano y por lo tanto su uso no provoca la aparición de problemas físicos.

Espaciamiento

Distancia entre los centros de dos luminarias sucesivas en una instalación.

Espacio cromático

Representación geométrica de los colores en el espacio, generalmente en un diagrama tridimensional.

Espectro

Conjunto de las líneas resultantes de la descomposición de una luz compleja.

Espectro de absorción

Espectro que se obtiene haciendo que una radiación, continua en frecuencia, atraviese una sustancia que absorbe ciertas radiaciones características de ella.

Espectro de emisión

Espectro de la radiación electromagnética emitida por una fuente convenientemente excitada (llama, descarga o arco eléctricos, chispa).

Espectro eléctrico

Figura que materializa las líneas de fuerza de un campo magnético o eléctrico, obtenida esparciendo limaduras de hierro o partículas conductoras sobre una superficie donde reina este campo.
Ver Espectro magnético.

Espectro magnético

Figura que materializa las líneas de fuerza de un campo magnético o eléctrico, obtenida esparciendo limaduras de hierro o partículas conductoras sobre una superficie donde reina este campo.
Ver Espectro eléctrico.

Espiras de Frager

Espiras que generan en una parte del circuito un flujo decalado con respecto al flujo alterno principal. Con este mecanismo se evita la anulación periódica del flujo total, y por consiguiente, de la fuerza de atracción (lo que podría provocar ruidosas vibraciones).

Estado de carga

Relación expresada en porcentaje de energía remanente en la batería, en relación a su capacidad cuando está cargada.

Estañar

Soldar dos metales con estaño.

Estator

Parte del alternador sobre el que se genera la corriente eléctrica aprovechable.

Estricción

Aproximación de las trayectorias de las partículas electrizadas cuando se somete un gas a una descarga eléctrica de gran intensidad, empleada para confinar los plasmas.

Excedente / déficit de desvíos

En distribución, diferencia entre el importe de la liquidación de los desvíos y de las energías empleadas para mantener el equilibrio generación-demanda.

Factor de carga

Relación entre el valor promedio de carga durante un determinado período de tiempo y el máximo valor de la carga ocurrida en el mismo período.

Factor de clima

Característica de la luminaria que indica su adaptabilidad para ser utilizada en climas húmedos y brumosos.

Factor de coincidencia

Factor de cresta

Relación entre el valor máximo y el valor eficaz. Representa el rango de entrada en el que un comprobador mantiene el funcionamiento lineal, expresado con un múltiplo del valor de fin de escala del rango que se esté utilizando.
Factor de cresta = Valor máximo/Verdadero valor eficaz rms.
Para onda sinusoidal, factor de cresta = 141/100 = 1,41

Factor de depreciación

Recíproca del factor de mantenimiento.

Factor de diversidad

Inverso del factor de simultaneidad.

Factor de indisponibilidad

En distribución, es la relación entre la energía que se ha dejado de producir por paradas o reducciones de potencia, programadas o no programadas, atribuibles a la energía que se hubiese podido producir en el mismo período funcionando a la potencia nominal.

Factor de luminancia

(en un punto, de un cuerpo sin emisión propia, en una dirección dada, según condiciones específicas de iluminación). Razón entre la luminancia del cuerpo considerado y la luminancia de un difusor perfecto de transmisión o reflexión que reciban la misma iluminación.

Factor de mantenimiento

Relación entre la iluminancia promedio en el plano de trabajo después de un periodo especifico de uso de la instalación de alumbrado y la iluminancia promedio obtenida bajo las mismas condiciones con una instalación nueva.
Nota. El uso del término Factor de Depreciación como sinónimo de factor de mantenimiento es incorrecto.

Factor de pérdidas de energía

Es el factor que refleja las pérdidas marginales de transmisión para satisfacer un incremento de energía en un nodo, mediante el incremento de generación en el nodo de aplicación del Precio Básico de la Energía.

Factor de pérdidas de potencia

Es el factor que refleja las pérdidas marginales de transmisión para satisfacer un incremento de Potencia de Punta en un nodo, mediante el incremento de la capacidad instalada de generación de Potencia de Punta en el nodo de aplicación del Precio Básico de Potencia de Punta.

Factor de potencia

Relación entre la potencia activa disipada en un circuito eléctrico, expresada en vatios, y la potencia aparente, expresada en voltamperios.

Factor de rendimiento de luminancia (nl)

Medida de efectividad de una luminaria de alumbrado vial para obtener luminancia en una superficie ce camino.

Factor de simultaneidad

Relación entre la totalidad de la potencia instalada o prevista, para un conjunto de instalaciones o de máquinas, durante un período de tiempo determinado, y las sumas de las potencias máximas absorbidas individualmente por las instalaciones o por las máquinas.

Factor de utilización

Razón entre el flujo luminoso que alcanza un plano dado y el emitido por las lámparas.

Factor especular corregido (Si)

Factor que representa el grado de reflexión especular de una superficie húmeda.

Fallas eléctricas

Falla parcial o total en un conductor o aparato eléctrico.

Faradio

Valor de capacidad de un condensador en el que aparece una diferencia de tensión de un voltio cuando se carga con una cantidad de electricidad igual a un culombio.

Fasímetro

Aparato para la medida del desfase de dos tensiones sinusoidales de igual frecuencia.

Ferroelectricidad

Propiedad que presentan determinados cristales de poseer una polarización eléctrica espontánea, permanente y reversible bajo la acción de un campo eléctrico exterior.

Ferromagnetismo

Propiedad de determinadas sustancias, como el hierro, el cobalto o el níquel, que pueden adquirir una fuerte imantación.

Fijaciones

Elementos diseñados para montar ángulos, soportes, tabiques separadores y uniones de las bandejas.

Filtro de línea

Es un dispositivo que se instala entre el enchufe del cordón de línea de un radiorreceptor y la línea de fuerza, para bloquear los impulsos de ruido que de otra forma entrarían al receptor desde la línea de fuerza.

Flujo eléctrico

Flujo de los vectores campo eléctrico.

Flujo luminoso

Caudal de energía irradiada, evaluada de acuerdo con la sensación luminosa que produce.

Flujo útil

Flujo luminoso que alcanza una superficie de referencia determinada.

Flujo (luminoso) superior (inferior)

De una fuente. Flujo luminoso emitido sobre [debajo} de un plano horizontal a través de la fuente.
Nota. Es esencial que el plano sea especificado en cada uno de los casos.

Flujo directo

En una superficie. Flujo luminoso recibido por una superficie directamente desde las luminarias de la instalación.

Flujo indirecto

En una superficie. Flujo luminoso que recibe una superficie desde la instalación de iluminación después de haberse reflejado en otras superficies.

Flujo luminoso

Flujo que depende de la dirección. Se representa en diagramas basados en coordenadas polares o cartesianas, que son conocidas como curvas de distribución La curva de distribución luminosa más homogénea es producida por una superficie plana perfectamente difusora que irradia luz. Dado que la intensidad luminosa es ? cos ? en las direcciones que están en el ángulo de g al eje normal a la superficie, la curva de distribución luminosa debe de ser un círculo. Las superficies que producen este patrón son llamadas radiadores Lambert.
Las curvas de distribución luminosa de otros radiadores, como p.ej. Lámparas incandescentes, son irregulares. Mediante de reflectores con ópticas, pantallas prisma, etc. Específicas pueden influir/modificar la distribución luminosa de las lámparas incandescentes..

Flujo radiante

Ver Potencia radiante.

Fluorescencia

Fotoluminiscencia que persiste un tiempo muy corto después de cesar la excitación.

Foco

Bombilla potente de alumbrado eléctrico.

Foliación

Forma constructiva del inductor e inducido de los motores de imanes no permanentes, mediante chapas magnéticas de pequeño espesor (0,3 / 0,4 mm), aisladas entre si y prensadas, para evitar la remanencia magnética y las pérdidas.

Fónico

Sistema destinado a la captación y reproducción del audio. Incluye un altavoz y un micrófono integrados.

Fórmulas eléctricas

Fórmulas lumiotécnicas

Fosforescencia

Fotolurniniscencia que persiste un tiempo apreciable después de la excitación.

Fotocátodo

Cátodo de una célula fotoeléctrica.

Fotocélula

Interruptor cuya acción de conectar o desconectar está comandada por una célula fotoeléctrica.

Fotoconductividad

Propiedad de algunas sustancias cuya resistencia eléctrica varía cuando reciben una radiación luminosa.

Fotoelectricidad

Producción de electricidad por acción de la luz.

Fotoluminiscencia

Luminiscencia provocada por la absorción de radiación óptica.

Fotometria

Medida de magnitudes relativas a las radiaciones, evaluadas según una función de rendimiento luminoso dada, por ejemplo V(X) o V'(X).

Fotoperiodo

Alternancia natural o artificial al cual los organismos vivientes se encuentran expuestos.

Fotorresistente

Dícese de las sustancias cuya resistencia eléctrica varía en función de la intensidad de luz que reciben. Ver fotoconductor.

Fotovoltaico

Referente a cualquier dispositivo que produce electrones libres cuando se expone a la luz. Cuando estos electrones son agrupados, se produce una diferencia de potencial (voltaje). Por ejemplo, una celda solar produce aproximadamente 1/2 volt cuando el sol está a pico (recuerde que celda es una parte del módulo).

Fotovoltaje
photovoltaic

El Fenómeno de convertir luz en potencia eléctrica.

Frecuencia

Número de veces que la señal alterna se repite en un segundo.
En sistemas de corriente alterna, velocidad a la que la corriente cambia de dirección, expresada en hercios (ciclos por segundo).
Su unidad de medida es el hertz (Hz).

Frecuencia de maniobra

Número de ciclos de maniobra por hora (un ciclo de maniobra es una operación de cierre y otra de corte).

Fuente de alimentación

Elemento que proporciona y/o regula el voltaje y la corriente (alimentación) para cualquier aparato eléctrico.

Fuente de alimentación de energía

Lugar o punto donde una línea, una red, una instalación o un aparato recibe energía eléctrica que tiene que transmitir, repartir o utilizar.

Fuente de energía

Aparato generador o sistema suministrador de energía eléctrica.

Fuerza electromotriz

Característica esencial de una fuente de energía eléctrica, que permite hacer circular una corriente por un circuito y determina la intensidad de esta corriente.

Función de cierre

Función que causa que la corriente fluya cuando el objetivo es detectado y que no fluya cuando no hay objeto.

Función de corte

Función que causa que la corriente no fluya cuando un objeto es detectado y que fluya cuando no hay objeto.

Función de seccionamiento

Función destinada a asegurar la puesta fuera de tensión de toda o parte de una instalación, separando la instalación o una parte de la misma de toda fuente de energía eléctrica, por razones de seguridad.

Función lógica

Aparato capaz de de establecer relaciones binarias y analógicas entre diferentes elementos de un sistema.

Fusible

Elemento de protección en las instalaciones eléctricas que se utiliza para protegerlas de las sobreintensidades causadas por cortocircuitos que, en caso de circular una corriente mayor de la nominal, interrumpe el paso de la misma.

Galvanómetro

Instrumento para medir la intensidad (I) de una corriente eléctrica. Unidad de salida amperios (A).

Gama nominal de tensiones

Ver Tensión nominal de un aparato.

Garantia de potencia

En distribución, pago regulado que se incluye en el precio de la demanda peninsular para garantizar que existe potencia disponible suficiente a largo plazo para la cobertura del suministro de energía eléctrica. Desde el 1 de enero de 2008 ha sido sustituido por los Pagos por capacidad cuyo objeto es garantizar que existe potencia disponible suficiente a medio y largo plazo para la cobertura del suministro de energía eléctrica en todos los nodos de la red.

Generación
generation

Es el proceso de producción de electricidad en centrales de cualquier tipo.

Generación bruta

Es la producción de electricidad medida en bornes de una unidad generadora.

Generación con bombeo en ciclo cerrado

Producción de energía eléctrica realizada por las centrales hidroeléctricas cuyo embalse asociado no recibe ningún tipo de aportaciones naturales de agua, sino que ésta proviene de su elevación desde un vaso inferior.

Generación de energía

Comprende la producción de energía eléctrica a través de la transformación de otro tipo de energía (mecánica, química, potencial, eólica, etc.) utilizando para ello las denominadas centrales eléctricas (termoeléctricas, hidroeléctricas, eólicas, nucleares, etc.)

Generación de luz

Fenómeno que, básicamente, hay 3 formas de producir: utilizando la corriente eléctrica: radiación térmica, descarga a baja presión y descarga a alta presión.

Generación neta

Producción de energía en b.a. (bornes de alternador), menos la consumida por los servicios auxiliares y las pérdidas en los transformadores.

Generador

Dispositivo electromecánico utilizado para convertir energía mecánica en energía eléctrica por medio de la inducción electromagnética.

Generador fotovoltaico

Conjunto de todos los elementos que componen una instalación fotovoltaica necesarios para suministrar la energía a las distintas aplicaciones.

Gestión de desvios

En distribución, el mecanismo de gestión de desvíos es un servicio de carácter potestativo gestionado y retribuido por mecanismos de mercado. Tiene por objeto resolver los desvíos entre generación y consumo superiores a 300 MWh que pudieran aparecer con posterioridad al cierre de cada sesión del mercado intradiario y hasta el inicio del horizonte de efectividad de la siguiente sesión.

Giga watio o giga Watt

Múltiplo de la potencia activa, que equivale a mil millones de watt y cuyo símbolo es GW.

Goniofotómetro

Fotómetro que sirve para la medición de la distribución de luz direccional, característica de las fuentes y luminarias.

Grado de contaminación

(de las condiciones ambientales) Número convencional, basado en la cantidad de polvos conductores o higroscópicos, de gases ionizados o de sales, y en la humedad relativa y su frecuencia de aparición que se traduce por la absorción o la condensación de humedad, teniendo como efecto disminuir la rigidez dieléctrica y/o la resistividad superficial. Aplica al entorno en el que esta instalado el aparato.

Grado de electrificación de las viviendas

Ver Nivel de electrificación de viviendas.

Grado de protección

Es el nivel de protección proporcionado por una envolvente contra el acceso a las partes peligrosas, contra la penetración de cuerpos sólidos extraños, contra la penetración de agua o contra los impactos mecánicos exteriores, y que además se verifica mediante métodos de ensayo normalizados.
Existen dos tipos de grados de protección y cada uno de ellos, tiene un sistema de codificación diferente; el Código IP y el Código IK.

Grasas conductoras

Permiten disminuir la resistencia de contacto, se utilizan en empalmes de barras, y en contactos móviles que operan bajo tensión.

Grasas siliconadas

Se emplea para aumentar la conductividad térmica entre dos elementos.

Grupo electrógeno

Equipo compuesto por un moto impulsor, un generador de energía y los correspondientes equipos de control y comando.

GTO

Acrónimo de Gate Turn off Thyristor. Tipo de tiristor particular cuya extinción se controla por medio de un impulso negativo. La energía necesaria para ello depende de la corriente conmutada.

Guardamotor

Interruptor automático destinado al comando y protección de los motores eléctricos. La curva de disparo de los relés térmicos está diseñada especialmente para este tipo de carga.

Halógeno

Metaloide de la familia del cloro.

Haz luminoso

Conjunto de rayos luminosos que parten del mismo punto, limitados por los diafragmas convenientes.

Herraje

Accesorio como tuerca, pasacables u otra parte de una instalación eléctrica diseñado fundamentalmente para desempeñar una función mecánica, no eléctrica.

Hertz

Unidad de medida de la frecuencia.
Su símbolo es Hz.

Horizonte diario

En distribución, espacio límite de 24 horas para el que se elaboran las distintas programaciones horarias. Existe también el horizonte semanal, que contempla los siete días siguientes y el horizonte anual móvil, que considera los próximos 12 meses, con un desglose semanal.

Hub

Es un accesorio que se usa para conectar un caño de acero flexible a una caja o tablero.

Hz

Abreviatura de la unidad de frecuencia "hertz".

I

Símbolo de la intensidad o corriente eléctrica.

Ignitor

Elemento del circuito auxiliar de las lámparas halogenuros metálicos. Su misión es la de emitir un pulso de alta tensión para el encendido.

Ignitrón

Válvula grande de cátodo frío que se usa para conmutar corrientes intensas.

Iluminación artificial

Aquella que se logra a través de aparatos de luz.

Iluminación combinada

Combinación de dos o más métodos de alumbrado.

Iluminación de emergencia

Iluminación que debe entrar en funcionamiento automático y permitir, en caso de falla del alumbrado general o cuando la tensión de éste baje a menos del 70% de su valor nominal, la evacuación segura y fácil del público al exterior; solamente podrá ser alimentado por fuentes propias de energía y deberá poder funcionar durante un mínimo de una hora, proporcionando en el eje de los pasos principales una iluminación adecuada.

Iluminación de seguridad

Iluminación de emergencia utilizada para la seguridad de aquellas personas que realizan tareas potencialmente peligrosas.

Iluminación de servicio

Iluminancia media durante el ciclo de mantenimiento de una instalación en el área relevante.

Iluminación decorativa

Sistemas de iluminación dedicados a iluminar lugares o sitios que se quieren mostrar con detalles, tanto sea de formas, como color o diseño.

Iluminancia mantenida

Iluminancia promedio sobre la superficie de referencia al final del ciclo de mantenimiento completo.

Iluminancia media

(Emed) Sobre una superficie. Promedio de las iluminancias puntuales sobre una superficie determinada.

Imán

Sustancia que tiene la propiedad de atraer al hierro.

Impedancia

Cociente de la tensión en los bornes de un circuito por la corriente que fluye por ellos. Esta definición sólo es aplicable a corrientes sinusoidales.
Relación entre la amplitud compleja de una magnitud sinusoidal (tensión eléctrica y presión acústica) y la amplitud compleja de la magnitud inducida (corriente eléctrica y flujo de velocidad). Representa la dificultad que encuentra una corriente alterna sinusoidal para circular por un circuito eléctrico. La impedancia, que representa en las corrientes alternas sinusoidales el mismo papel que la resistencia en las corrientes continuas, puede expresarse como la relación entre el valor de la tensión eficaz (máxima), a la cual está sometido un circuito, y la intensidad eficaz de la corriente alterna sinusoidal que lo atraviesa. La magnitud inversa de la impedancia se denomina admitancia.

Impedancia del circuito de efecto

Impedancia total ofrecida al paso de una corriente de defecto.

Incandescencia

Sistema en el que la luz se genera como consecuencia del paso de una corriente eléctrica a través de un filamento conductor.

Incremento de umbral

Cifra que indica el grado con el que se con- trola el deslumbramiento fisiológico.

Indice de arranque en frío de una bateria

Es el número de amperios que un acumulador puede entregar a 0ºF (-17,8ºC) por 30 segundos y mantener almenos, un voltaje de 1,2 voltios por celda plomo acido.

Indice del producible hidráulico

Cociente entre la energía producible y la energía producible media, referidas ambas a un mismo período y a un mismo equipo hidroeléctrico.

Indisponibilidad de las unidades de producción

Una unidad de producción está completamente disponible si puede participar en el despacho de producción sin ninguna limitación de capacidad de generación ni, en su caso, de consumo de bombeo. En caso contrario se considerará la existencia de una indisponibilidad, que podrá ser parcial o total. La potencia neta indisponible de un grupo vendrá determinada por la diferencia entre la potencia neta instalada en barras de central y la potencia neta realmente disponible.

Inducción

Producción de corrientes llamadas corrientes inducidas en un circuito bajo la influencia de un imán o de una corriente. Influjo recíproco de las corrientes eléctricas sobre los imanes.

Inducción electromágnetica

Es la creación de electricidad en un conductor, debido al movimiento de un campo magnético cerca de este o por el movimiento de él en un campo magnético.

Inducción magnética

Vector que caracteriza la densidad del flujo magnético que atraviesa una sustancia.

Inductancia

Cociente del flujo de inducción a través de un circuito, creado por la corriente que atraviesa este circuito, por la intensidad de esta corriente.
Propiedad de un circuito por la cual un cambio de la corriente da lugar a una fuerza electromotriz.

Inductividad

Coeficiente de inducción mutua.

Inductor

Dícese de lo que produce el fenómeno de inducción. Imán o electroimán destinado a producir el flujo magnético creador de la inducción.

Insolación

Cantidad de energía solar que choca en la superficie de un cuerpo, medida en watts por metro cuadrado.

Instalación centralizada fotovoltaica

Tipo de instalación de electrificación en la que un único generador fotovoltaico con sus sistemas de adaptación de corriente da servicio a un conjunto de viviendas o instalaciones.

Instalación de alta tensión

Tensiones por encima de 33.000 V

Instalación de baja tensión

Tensiones entre 50 V y 1.000 V

Instalación de media tensión

Tensiones entre 1.000 V y 33.000 V.

Instalación de muy baja tensión

Tensiones hasta 50 V.

Instalación de puesta a tierra

Conjunto de conexiones y dispositivos necesarios para poner a tierra, individual o colectivamente, un aparato o una instalación.

Instalación de muy baja tensión

Tensiones hasta 50 V

Instalación descentralizada fotovoltaica

Tipo de instalación de electrificación en la que cada usuario dispone de su sistema fotovoltaico completo.

Instalación eléctrica

Conjunto de aparatos y de circuitos asociados, en previsión de un fin particular: producción, conversión, transformación, transmisión, distribución o utilización de la energía eléctrica.

Instalación eléctrica de edificios

Conjunto de materiales eléctricos asociados a una aplicación determinada cuyas características están coordinadas.

Instalación en suspensión central

Instalación de la iluminación vial mediante la cual las luminarias quedan suspendidas por encima de los carriles mediante cables.

Instalación interna de un predio

Conjunto de redes, tuberías, accesorios y equipos que integran el sistema de suministro del servicio público al inmueble a partir del medidor, o en el caso de los suscriptores o usuarios sin medidor, a partir del registro de corte del inmueble. Para edificios de propiedad horizontal o condominios, es el sistema de suministro del servicio al inmueble a partir del registro de corte general, cuando lo hubiere.

Instalación sobrecargada

Instalación que trabaja con mayor intensidad de corriente que la corriente nominal.

Instalaciones provisionales

Son aquellas que tienen, en tiempo, una duración limitada a las circunstancias que las motiven.
Pueden ser:
- De reparación. Las necesarias para paliar un incidente de explotación.
- De trabajos. Las realizadas para permitir cambios o transformaciones de las instalaciones, sin interrumpir la explotación.
- Semi-permanentes. Las destinadas a modificaciones de duración limitada, en el marco de actividades habituales de los locales en los que se repitan periódicamente (Ferias).
- De obras. Son las destinadas a la ejecución de trabajos de construcción de edificios y similares.

Instrumento de medida

Conjunto formado por el sistema de medida, la caja del mismo y los accesorios incorporados.

Intensidad admisible

Máxima intensidad de corriente que soporta un cable en servicio en unas determinadas condiciones de instalación.

Intensidad convencional de desconexión

(de un relé o de un disparador de sobreintensidad) Valor especificado de intensidad que provoca la actuación del relé o del disparador durante un tiempo determinado (tiempo convencional).

Intensidad cortada

(de un aparato de conexión o de un fusible) Intensidad en un polo de un aparato de conexión o en un fusible en el instante del inicio del arco durante un proceso de corte. En corriente alterna, esta intensidad se expresa por el valor eficaz simétrico de la componente alterna.

Intensidad crítica de cortocircuito

Valor de intensidad cortada inferior al poder asignado de corte en cortocircuito, para el cual la energía de arco es notablemente mayor que para el poder asignado de corte en cortocircuito.

Intensidad de ajuste

(de un relé de sobreintensidad o de sobrecarga) Valor de intensidad del circuito principal al cual se refieren las características de funcionamiento y para el cual esta ajustado el relé.
Un relé puede tener más de una intensidad de ajuste, fijada por una escala de ajuste.

Intensidad de corriente

Cantidad de carga eléctrica que pasa a través de una sección en una unidad de tiempo. La unidad en el Sistema internacional de unidades es el amperio.

Intensidad de corta duración admisible

Intensidad que un circuito o un aparato de conexión puede soportar en la posición de cerrado durante un corto intervalo de tiempo especificado y en las condiciones prescritas de uso y de comportamiento.

Intensidad de cortocircuito

Sobreintensidad que resulta de un cortocircuito debido a una falta o a una conexión incorrecta en un circuito eléctrico.

Intensidad de cortocircuito condicional

(de un circuito o de un aparato de conexión) Intensidad prevista que un circuito o un aparato de conexión, protegido por un dispositivo especificado de protección contra los cortocircuitos, puede soportar de modo satisfactorio durante el tiempo total de funcionamiento de ese dispositivo en condiciones especificadas de empleo y de comportamiento.

Intensidad de defecto

Valor que alcanza una corriente de defecto.

Intensidad de funcionamiento

(de un relé de sobreintensidad) Valor de la intensidad a partir y por encima de la cual el relé funcionará.

Intensidad de intersección

Valor de la intensidad correspondiente a la intersección de las características tiempo-intensidad de dos dispositivos de protección de sobreintensidad.

Intensidad de sobrecarga

Sobreintensidad que se produce en un circuito eléctricamente correcto.

Intensidad de una corriente eléctrica

Cantidad de electricidad que circula por un conductor eléctrico durante la unidad de tiempo.
Su unidad de medida es el amper (A) y su símbolo es I.

Intensidad eficaz de una corriente alterna

Intensidad de una corriente continua que produciría el mismo desprendimiento de calor en el mismo conductor en el mismo intervalo de tiempo.

Intensidad límite de selectividad

Valor de intensidad correspondiente a la intersección de la característica total tiempo-intensidad del dispositivo de protección situado aguas abajo con la característica tiempo-intensidad de prearco (para los fusibles) o de disparo (para los interruptores automáticos) del otro dispositivo de protección.

Intensidad luminosa

Flujo luminoso emitido por una fuente luminosa en un ángulo sólido unitario.

Intensidad máxima

Intensidad luminosa de una luminaria en dirección del eje del haz de luz.

Intensidad nominal

Es la intensidad máxima que soportan los aislamientos de los conductores sin sufrir ningún deterioro.

Inter-reflexión

Efecto general de las reflexiones de radiación entre varias superficies reflectantes.

Intercambios de apoyo

En distribución, son programas que se establecen entre dos sistemas eléctricos para garantizar las condiciones de seguridad del suministro de cualquiera de los dos sistemas interconectados, en caso de urgencia para resolver una situación especial de riesgo en la operación de uno de los sistemas, previo acuerdo de los operadores respectivos y en ausencia de otros medios de resolución disponibles en el sistema que precise el apoyo.

Intercambios internacionales físicos

En distribución, movimientos de energía que se realizan a través de las líneas de interconexión internacional durante un período determinado de tiempo. Incluye las circulaciones en bucle de la energía como consecuencia del propio diseño de la red.

Intercambios internacionales programados

En distribución, son los programas que se establecen entre dos sistemas eléctricos como consecuencia del conjunto de transacciones individuales programadas por los Sujetos del Mercado en el mercado o mediante contratos bilaterales.

Interescenario

Mecanismo que permite el mando de múltiples escenarios asociados a mecanismos instalados que controlan elementos como la luz, la calefacción, las persianas, etc. Los interescenarios son controladores y por lo tanto emisores, mientras que el resto de los mecanismos funcionan como actores y por tanto son receptores.

Interface

Puerto o circuito que permite la interconexión de dos sistemas. La interface responde a un conjunto de normas y características físicas y lógicas previamente definidas y reconocidas por los dos sistemas.

Interferencia

Fenómeno que hace que cuando las ondas en su superposición no están dentro de su correspondiente fase de la misma frecuencia, pierden potencia. Este fenómeno físico se utiliza en filtros de interferencia, que transmiten un margen muy estrecho en la longitud de la onda (10..20nm). Aparte también se utiliza para una transmisión selectiva la interferencia en reflectores, como por ejemplo en lámparas reflectoras de luz fría.

Interruptor

Mecanismo que mediante su accionamiento nos permite cortar o restablecer la corriente eléctrica en un circuito o elemento conectado a la red. Accesorio eléctrico que se utiliza para conectar o desconectar una parte de la instalación (una lámpara, motor, etc.). Aparato de poder de corte destinado a efectuar la apertura y/o cierre de un circuito que tiene dos posiciones en las que puede permanecer en ausencia de acción exterior y que corresponden una a la apertura y la otra al cierre del circuito. Puede ser unipolar, bipolar, tripolar o tetrapolar.
Unipolar: Interruptor destinado a conectar o cortar un circuito formado por 1 cable.
Bipolar: Interruptor destinado a conectar o cortar un circuito formado por dos cables. Puede ser un vivo y el neutro o dos fases.
Tripolar: Interruptor destinado a conectar o cortar un circuito formado por tres cables.
Tetrapolar: Interruptor destinado a conectar o cortar un circuito formado por 4 cables.

Interruptor automático

Interruptor capaz de establecer, mantener e interrumpir las intensidades de corriente de servicio, o de establecer e interrumpir automáticamente, en condiciones predeterminadas, intensidades de corriente anormalmente elevadas, tales como las corrientes de cortocircuito.
Protegen contra las sobrecorrientes y condiciones de cortocircuito con riesgos potenciales de incendio y explosión por medio de la apertura del circuito en caso de sobrecarga.
Ver Fusible.

Interruptor automático de bastidor abierto

Interruptor automático en el cual los contactos se abren y se cierran en el aire con una presión prácticamente igual a la atmosférica.

Interruptor automático extraíble

Interruptor automático que, además de sus contactos de interrupción, posee un juego de contactos de seccionamiento que le permite, en posición extraída ser desconectado del circuito principal con una distancia de seccionamiento según prescripciones especificadas.

Interruptor automático limitador de corriente

Interruptor automático en que es particularmente breve el tiempo de corte al fin de conseguir que la intensidad de cortocircuito no pueda alcanzar su nivel máximo.

Interruptor bipolar

Interruptor destinado a conectar o cortar un circuito formado por dos cables. Puede ser un vivo y el neutro o dos fases.

Interruptor de circuito contra fallas a tierra

Dispositivo diseñado para la protección de las personas, que funciona cortando el paso de corriente por un circuito o parte del mismo dentro de un determinado lapso, cuando la corriente a tierra supera un valor predeterminado, menor que el necesario para que funcione el dispositivo protector contra sobrecorriente del circuito de suministro.

Interruptor de control de potencia - ICP

Es el interruptor automático que coloca la compañia suministradora, al inicio de la instalación eléctrica de cada vivienda, de acuerdo con la potencia que el cliente ha contratado.

Interruptor de control de potencia y magnetotérmico

Aparato de conexión que integra todos los dispositivos necesarios para asegurar de forma coordinada:
- Mando
- Protección contra sobrecargas
- Protección contra cortocircuitos.

Interruptor de pedal

Auxiliar de mando provisto de un elemento de mando especialmente destinado a ser accionado mediante el esfuerzo ejercido por un pie.

Interruptor de posición

(o final de carrera) Auxiliar automático de mando cuyo mecanismo o elemento de mando se acciona mediante una parte móvil de una máquina cuando dicha parte alcanza una posición predeterminada.

Interruptor diferencial

Aparato electromecánico o asociación de aparatos destinados a provocar la apertura de los contactos cuando la corriente diferencial alcanza un valor dado.
Aparato encargado de proteger a personas y cosas contra los contactos indirectos.

Interruptor seccionador

Interruptor que, en su posición de apertura, satisface las condiciones de aislamiento especificadas para un seccionador.

Interruptor tetrapolar

Interruptor destinado a conectar o cortar un circuito formado por 4 cables.

Interruptor tripolar

Interruptor destinado a conectar o cortar un circuito formado por tres cables.

Interruptor unipolar

Interruptor destinado a conectar o cortar un circuito formado por 1 cable.

Interrumpibilidad

En distribución, es una herramienta de gestión de la demanda para dar una respuesta rápida y eficiente a las necesidades del sistema eléctrico. Consiste en reducir la potencia activa demandada hasta el valor de potencia residual requerida, en respuesta a una orden de reducción de potencia dada por el operador del sistema, a aquel consumidor que sea proveedor de este servicio. La prestación de este servicio y su retribución se realiza conforme a los términos establecidos en la legislación vigente y en el contrato firmado por ambas partes. El servicio de interrumpibilidad será gestionado por Red Eléctrica como operador del sistema.

Inversor

Dispositivo que convierte la corriente continua (12, 24 ó 48 V DC) a corriente alterna (120/240 V AC).

IPM

Acrónimo de Intelligent Power Module. Puente ondulador con transistores de potencia IGBT que integra su propio control de vías.

Isoeléctrico

Dícese de un cuerpo eléctricamente neutro.

Ith

Acrónimo de Intensidad térmica, valor que puede soportar el contactor al aire libre durante un período de trabajo de 8 horas sin que haya un calentamiento de sus partes que exceda el máximo permitido por la normativa.

Kenotrón

Rectificador para tensiones altas, que es básicamente una válvula de dos electrodos. Se ha usado como rectificador en el circuito de tubos de rayos X.

Kilovatio/hora

Unidad de energía utilizada para registrar los consumos.
Equivale al consumo de un artefacto de 1.000 W de potencia durante una hora.
Se representa mediante la abreviatura Kw/h.

Kilowatt

Es un múltiplo de la unidad de medida de la potencia eléctrica y representa 1000 watts.

kVA

Potencia aparente expresada en mil Voltio-Amperios.
El Kilovoltio-Amperio designa la potencia de salida que puede generar un transformador a tensión y frecuencia nominales sin superar un aumento de temperatura determinado.

kVAR

Es la medida del flujo de potencia reactiva que se produce cuando la tensión y la corriente no están totalmente sincronizados o en fase.

kW

Potencia activa o efectiva expresada en kilovatios.

kWh

Kilovatio-hora, uso de mil vatios durante una hora.

Ladrón

Mecanismo con dos o más derivaciones para enchufe.

Lámpara

Conjunto formado por ampolla con filamento y gas utilizada para producir luz.
Tiene formas variables.

Lámpara con reflector

Lámpara cuya ampolla está provista de un revestimiento reflejante, difuso o especular, con el fin de dirigir la luz.

Lámpara de arco

Fuente de luz artificial que se obtiene de un arco eléctrico que pasa por dos varillas de carbón. El arco se obtiene acercando los dos carbones y separándolos después rápidamente. Según el arco va quemando, las varillas de carbón se van evaporizando y se emplea cierto mecanismo para mantener constante el espacio entre las dos varillas.

Lámpara de cebado en caliente

(encendido rápido) Lámpara de cátodo caliente cuyo cebado necesita el precalentamiento de los electrodos.
Ver Lámpara de precalentamiento.

Lámpara de cebado en frío

Lámpara a descarga diseñada para poder encenderse sin precalentamiento de electrodos.

Lámpara de inducción

Lámpara basada en el principio de descarga en mercurio de baja presión, desprovista de electrodos, en la cual la ionización del gas dentro del tubo es producida por la inducción de un campo electromagnético de alta frecuencia.

Lámpara de mercurio flurescente

Lámpara de mercurio de alta presión, en la cual la luz es producida por el vapor y por la capa de materia fluorescente en la superficie interior de la ampolla exterior, excitada por la radiación ultravioleta de la descarga.

Lámpara de vapor de mercurio

Lámpara de descarga que emite luz de una columna luminosa de vapor de mercurio. Consiste de dos tubos de vidrio: Uno interior, que contiene los eléctrodos, lleno de vapor de mercurio y otros ciertos gases mientras el exterior está vacío de aire. Esto es así para impedir la pérdida de calor desde el tubo interior. Cuando se da corriente a la lámpara, el voltaje principal pasa por el electrodo de ignición y por uno de los principales eléctrodos en magnitud bastante para provocar una chispa. Esta descarga produce ionización y se establece así una corriente de iones entre los dos eléctrodos principales. El mercurio se vaporiza y se crea una corriente continua de descargas que emite la muy familiar luz color verde azuloso.

Lámpara de vapor de mercurio de alta presión

Lámpara con cobertura interior de fósforo o sin ella, en la cual la presión parcial del vapor durante el funcionamiento es de 105 Pa.

Lámpara de vapor de mercurio de baja presión

Lámpara con recubrimiento de fósforo o sin él, en la cual durante el funcionamiento la presión parcial del vapor no excede de 100 Pa.

Lámpara de vapor de mercurio halogenado

Lámpara a descarga en la cual la mayor porción de luz es producida por la radiación de la mezcla de vapor metálico (por ejemplo, mercurio) y los productos de la disociación de halógenos (por ejemplo, halógenos de talio Indio o sodio).

Lámpara de vapor de metal

Lámpara a descarga como la lámpara (a vapor) de mercurio y la lámpara (a vapor) de sodio en las que la luz es producida principalmente en un vapor metálico.

Lámpara de vapor de sodio de alta presión

Lámpara en la cual la presión parcial del vapor durante el funcionamiento es de 104 Pa.

Lámpara de vapor de sodio de baja presión

Lámpara en la cual la presión parcial del vapor durante el funcionamiento no excede de 5 Pa.

Lámpara fluorescente

Las lamparas fluorescentes tubulares es en realidad una lampara de descarga de vapor de mercurio de baja presión, en la cual la luz se produce mediante el empleo de polvos fluorescentes que son activados por la energía ultravioleta de la descarga.

Lámpara fluorescente tubular

Ver Lámpara fluorescente.

Lámpara halógena

Lámpara rellena con gas que contiene un filamento de tungsteno y una pequeña proporción de halógenos.

Lámpara halógena de tungsteno

Lámpara llena de gas que contiene halógenos y cuyo cuerpo luminoso está constituido por un filamento de tungsteno.

Lámpara incandescente

Fuente de luz, cuyo funcionamiento se basa en el principio de la incandescencia.

Lámpara mezcladora

Lámpara que contiene en el mismo bulbo un tubo de descarga a vapor de mercurio de alta presión y un filamento de lámpara incandescente conectado en serie. El bulbo puede ser difuso o estar recubierto por un material fluorescente.

Latiguillos

Cables de reducida longitud dotados de conectores en ambos extremos y diseñados para la interconexión de equipos próximos entre sí. Existen múltiples formatos en función de la naturaleza de la señal (óptica o eléctrica) y de la tipología de los conectores.

Lector

Dispositivo diseñado para activar un circuito en presencia de una llave electrónica. Se utiliza habitualmente en controles de acceso.

LED

Acrónimo de Light emitting diode o Diodo Emisor de Luz. Dispositivo semiconductor que permite que la corriente eléctrica fluya a través de él en una sola dirección, y la cual, en consecuencia, emite luz.
Sistema de iluminación que, con un tamaño de pocos milímetros, ofrece decisivas ventajas gracias a su avanzada tecnología, que los convierte en una alternativa real a las lámparas convencionales en muchas aplicaciones.
Ver Diodo Emisor de Luz.

Ley de Faraday

"Si un campo magnético variable atraviesa el interior de una espira se obtendra en esta una corriente eléctrica".

Ley de la inversa de los cuadros

Ley que establece que la iluminación en un punto de un plano perpendicular a la línea que une dicho punto y la fuente, es inversamente proporcional al cuadrado de la distancia entre la fuente y el plano.

Ley de Ohm

Ley del coseno de incidencia

Ley que establece que la iluminancia en un punto de un plano, es proporcional al coseno del ángulo de incidencia de luz (ángulo entre la dirección de la luz incidente y la normal al plano).

Limitador

También llamado interruptor de control de potencia (I.C.P.). Limita la potencia máxima que se puede utilizar en un suministro, de acuerdo con el contrato.
Ver Limitador de sobretensión.

Limitador de sobretensión

Elemento de protección de una instalación o circuito, cuya misión es desconectar en caso de que la tensión exceda un valor fijado.

Línea de enlace con tierra

Varios conductores que unen los electrodos con el punto de puesta a tierra.

Línea de fuga

La distancia más corta entre dos conductores, medida a lo largo del dispositivo que los separa. La línea de fuga es normalmente un parámetro para el diseño de aislantes y boquillas aislantes.

Línea eléctrica

Instalación cuya finalidad es la transmisión de energía eléctrica, la cual se realiza con elementos de conducción (conductores, aisladores y accesorios) y elementos de soporte (postes, fundaciones y puesta a tierra).

Línea general de alimentación

Es aquella que enlaza la Caja general de protección con la centralización de contadores. De una misma línea general de alimentación pueden hacerse derivaciones para distintas centralizaciones de contadores.

Línea general de distribución

Canalización eléctrica que enlaza otra canalización, un cuadro de mando y protección o un dispositivo de protección general con el origen de canalizaciones que alimentan distintos receptores, locales o emplazamientos.

Línea repartidora

Parte de la instalación en baja tensión que enlaza una caja general de protección con las derivaciones individuales que alimenta.

Lineal

Tratándose de un circuito, una resistencia, un condensador u otro dispositivo eléctrico, que tiene una salida cuya magnitud varía en proporción directa con la magnitud de la entrada.

Líneas de transmisión / distribución

Corresponde a las instalaciones de infraestructura requeridas para ejercer la actividad de la transmisión y/o distribución de electricidad.

Linterna

Lámpara de mano que proyecta un haz de luz concentrado.

Lugar geométrico del cuerpo negro

Línea que, en un diagrama de cromaticidad, representa la cromaticidad de los radiadores (Planckianos) de diferentes temperaturas.
Ver lugar geométrico planckiano.

Lugar geométrico espectral

Lugar, en un diagrama de cromaticidad o en un espacio triestímulo, de puntos que representan estímulos monocromáticos.

Lugar geométrico planckiano

Lugar geométrico de los puntos que, en un diagrama de cromaticidad, representan las cromaticidades de la radiación de radiadores Planckianos a diferentes temperaturas.

Lumen

Unidad de medida que cuantifica la cantidad de luz emitida por una fuente de iluminación.

Lúmenes del haz

(de un proyector). Cantidad de luz contenida en la parte interior del haz limitada por 1 = 1 máx. (Europa) o 1/10 lmax (EEUU).

Luminancia

Luminancia L es la impresión de claridad que un observador tiene del brillo que desprende una fuente de luz o una superficie iluminada.

Luminancia de adaptación equivalente

Valor de la luminancia uniforme frente a un observador, que resultará en el mismo grado de perceptibilidad que la distribución de luminancia real no-uniforme prevaleciente.

Luminancia de velo

Ver Luminancia de velo equivalente.

Luminancia de velo equivalente

Luminancia que se debe adicionar, por superposición, tanto a la luminancia de adaptación como a la del objeto, para hacer que el umbral de diferencia de luminancias que se experimenta en presencia del deslumbramiento fisiológico igual al que se tendría sin deslumbramiento fisiológico.

Luminaria

Aparato que sirve para repartir, filtrar o transformar la luz de las lámparas, y que incluye todas las piezas necesarias para fijar y proteger las lámparas y para conectarlas circuito de alimentación.

Luminaria a prueba de chorro

Luminaria construida de manera tal que resiste la caída de un chorro directo de agua desde cualquier dirección.

Luminaria a prueba de goteo

Luminaria construida de manera tal, que una vez instalada en su posición correcta, resiste la caída de gotas de agua en dirección vertical.

Luminaria a prueba de lluvia

Luminaria construida de modo que resista la penetración de la lluvia y destinada a ser utilizada en el exterior.

Luminaria a prueba de vapor

Luminaria construida de modo que permite el ingreso de ciertos gases o vapores a su interior.

Luminaria antiexplosiva

Ver Luminaria de mayor seguridad.

Luminaria catenaria

Luminaria diseñada para poder ser suspendida de un cable con el eje principal del haz formando ángulos rectos con el eje del camino.

Luminaria colgante

Luminaria que cuelga del techo u otro punto alto sostenida por un cordón, cadena, tubo, etc.

Luminaria de mayor seguridad

Luminaria hermética que satisface las normas para ser utilizada en situaciones donde existe peligro de explosión.

Luminaria empotrada

Luminaria montada dentro del cielo raso o de una pared u otra superficie.

Luminaria hermética

Luminaria que resiste la penetración del agua a determinada profundidad, aunque no puede ser utilizada permanentemente debajo del agua.
Nota. El término "luminaria sumergible" se aplica para aquellas luminarias que pueden sumergirse indefinidamente en el agua a determinada profundidad.

Luminaria protegida contra el polvo

Luminaria construida de manera tal, que el polvo de finura y naturaleza especificadas no puede penetrar en ella.

Luminiscencia

Emisión (por átomos, moléculas o iones en un material) de ciertas radiaciones visibles que, para ciertas longitudes de ondas o regiones espectrales, excede a la radiación térmica de esa materia a la misma temperatura, como consecuencia de que dichas partículas han sido excitadas por una energía diferente a la agitación térmica.

Luminotecnia

Ciencia que estudia las distintas formas de producción de luz, así como su control y su aplicación.

Luz

Radiación considerada desde el punto de vista de su capacidad de excitar el órgano de la visión, es decir radiación visible.

Luz dispersa

(de un proyector). Luz difusa fuera del haz.

Luz fluorescente

Es una lámpara eléctrica cargada con un gas inerte (comúnmente neón). Emite luz visible por el paso de la corriente eléctrica a través de ella.

Luz incandescente

Elemento emisor de luz constituido por un filamento en alto vacío.
